Paramétrage d'un pont métallique.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.

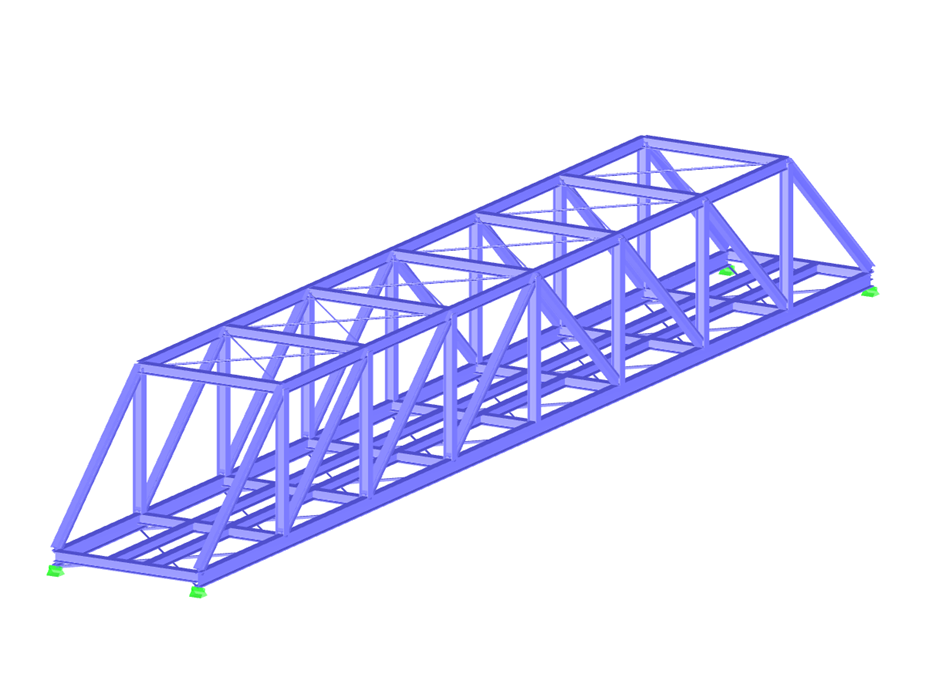

Pont métallique
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 68 |
| Nombre de lignes | 98 |
| Nombre de barres | 98 |
| Poids total | 117,113 t |
| Cotation fonctionnelle | 6,345 x 49,345 x 6,257 m |
| Version du logiciel | 5.28.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
