Parametrizzazione della geometria. Diversi diametri a seconda dell'altezza della torre. Base in calcestruzzo modellato e solido di contatto.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

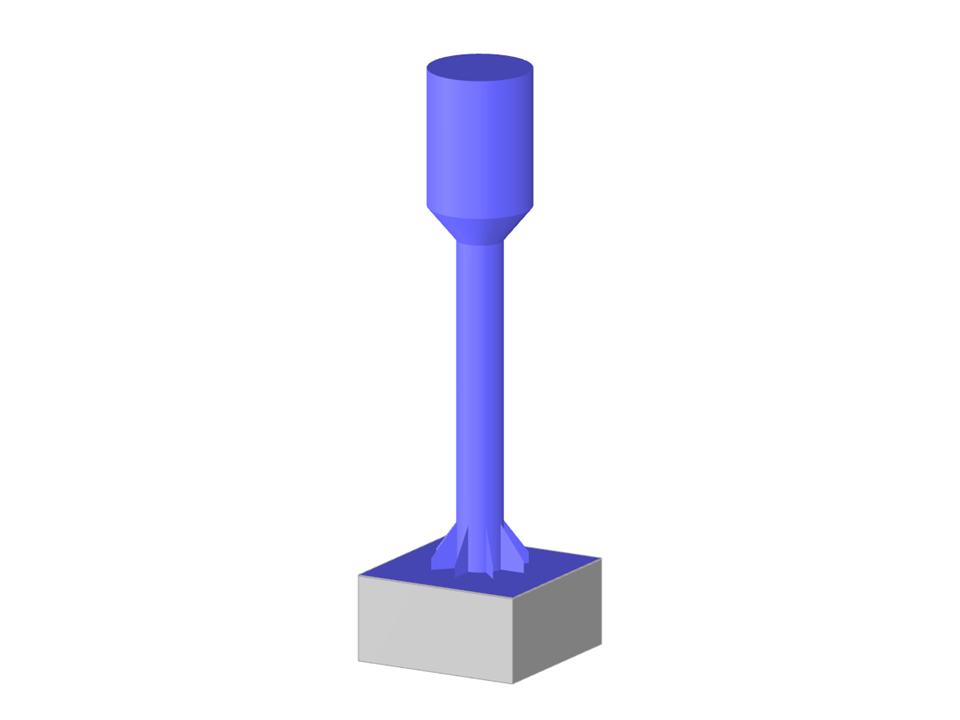

Torre dell'acqua
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 94 |
| Numero di linee | 80 |
| Numero di superfici | 33 |
| Numero di solidi | 2 |
| Peso totale | 39,711 t |
| Dimensioni | 3.289 x 3.289 x 10.944 m |
| Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
