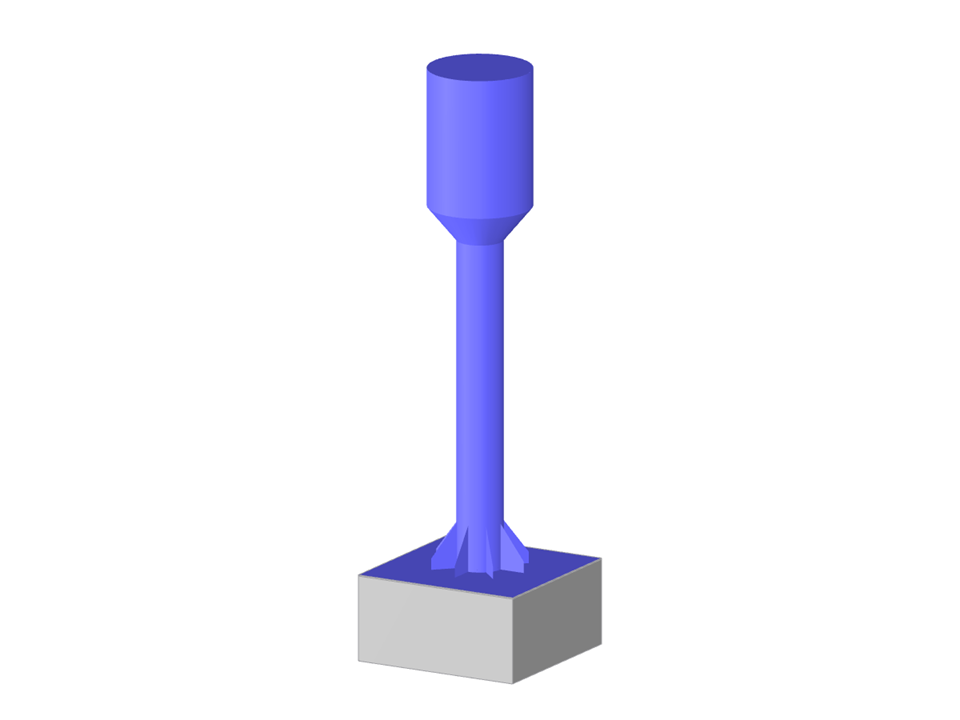

Parametrizace geometrie. Různé průměry podle výšky stožáru. Modelovaný betonový základ a kontaktní těleso.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Vodárenská věž
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 94 |
| Počet linií | 80 |
| Počet ploch | 33 |
| Počet těles | 2 |
| Celková hmotnost | 39,711 t |
| Rozměry | 3,289 x 3,289 x 10,944 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
