Manuale RFEM Online | 4.4 Superfici

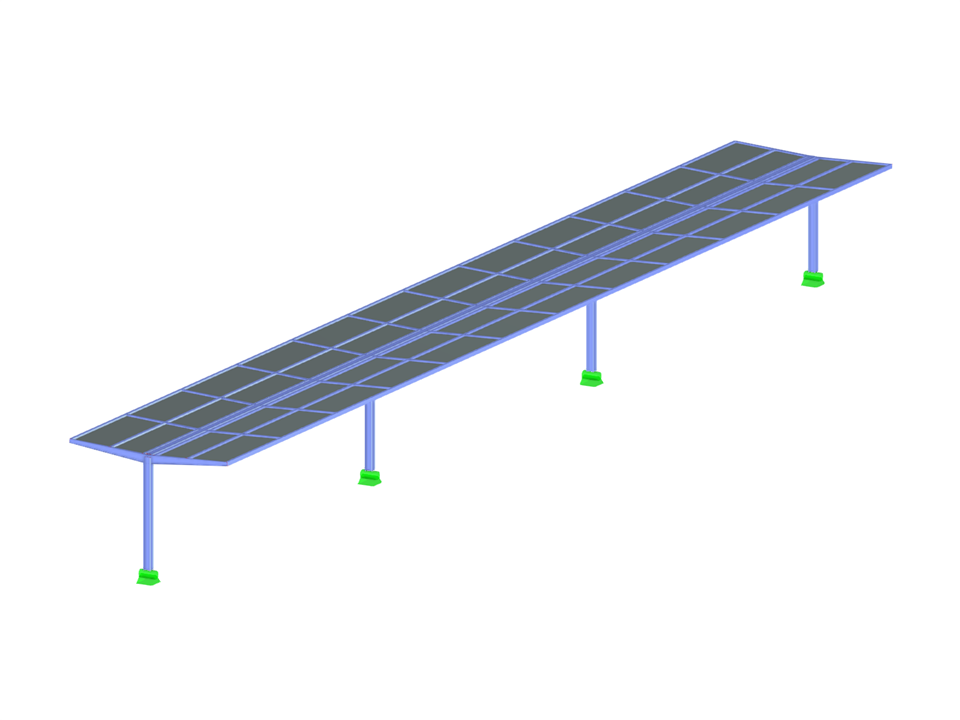

Copertura in acciaio
Struttura della copertura
| Numero di nodi | 95 |
| Numero di linee | 114 |
| Numero di aste | 114 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 22,256 t |
| Dimensioni | 7,400 x 4,935 x 54,000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
