Parametrizzazione della geometria di una piastra di ancoraggio in acciaio.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

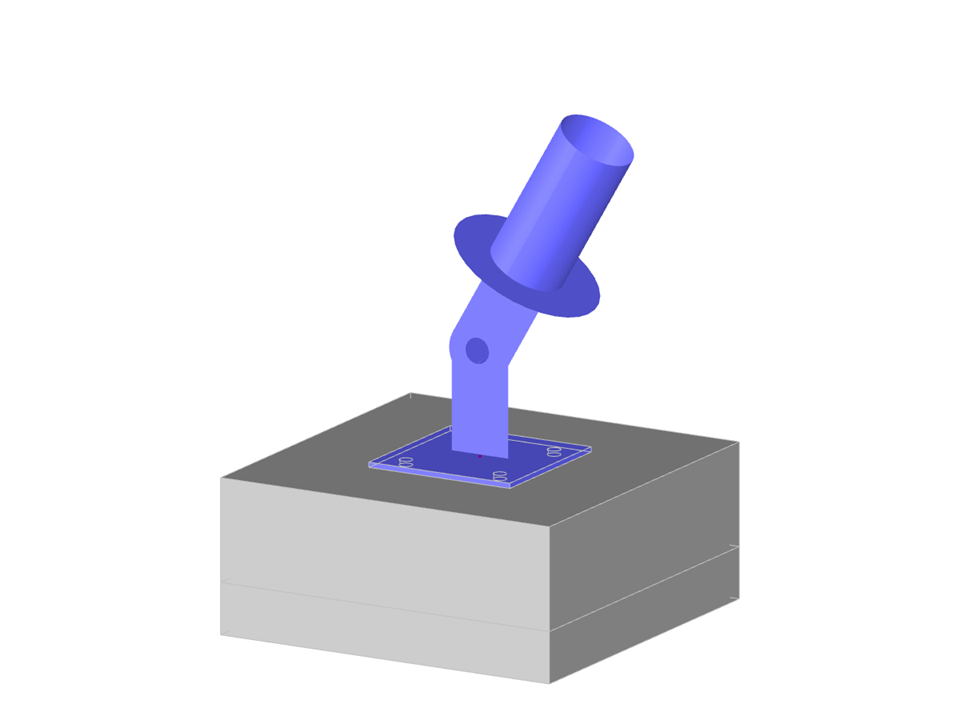

Piastra di ancoraggio per colonna incernierata
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 95 |
| Numero di linee | 69 |
| Numero di aste | 6 |
| Numero di superfici | 38 |
| Numero di solidi | 3 |
| Peso totale | 0,399 t |
| Dimensioni | 0.727 x 0.700 x 1.042 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
