Parametryzacja geometrii stalowej płyty kotwiącej.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

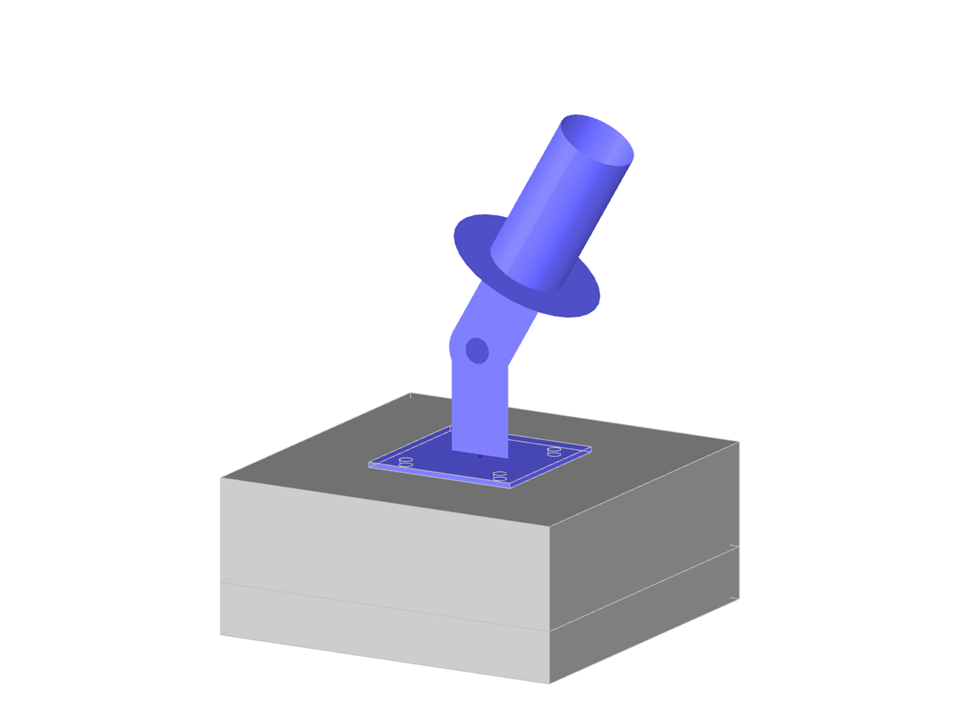

Płyta kotwiąca słupa przegubowego
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 95 |
| Liczba linii | 69 |
| Liczba prętów | 6 |
| Liczba powierzchni | 38 |
| Ilość brył | 3 |
| Ciężar całkowity | 0,399 t |
| Wymiarowanie | 0,727 x 0,700 x 1,042 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
