Manuale RFEM Online | 4.4 Superfici

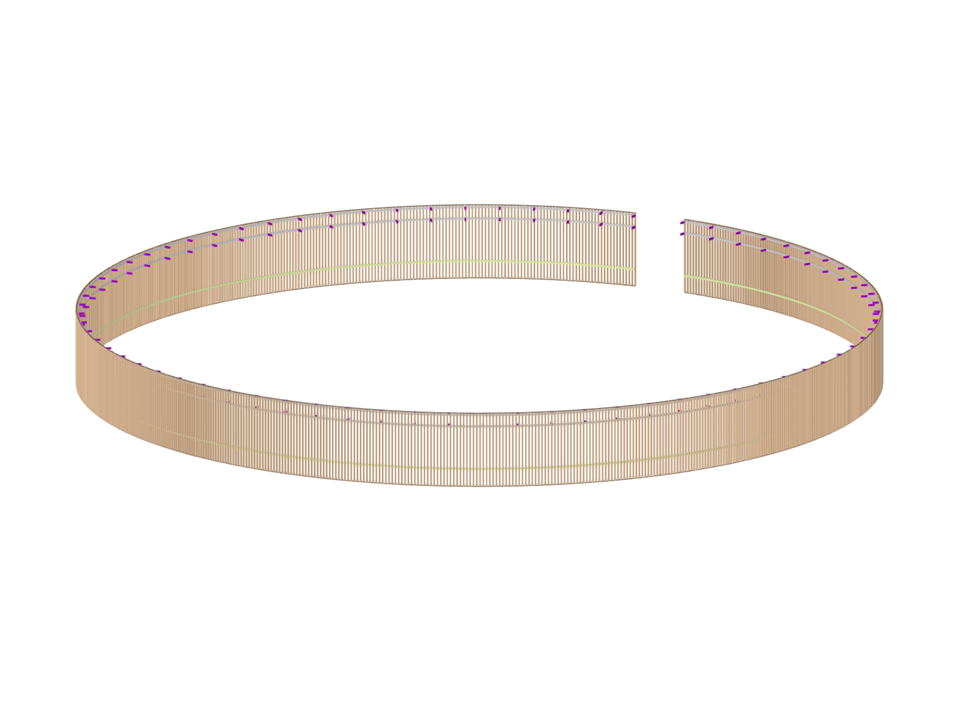

Modello RFEM della facciata del NIO User Experience Center a Hebei, Cina | © Shanghai Cima Engineering Consulting Co., Ltd
Facciata del NIO User Experience Center a Hebei, in Cina
| Numero di nodi | 6361 |
| Numero di linee | 9379 |
| Numero di aste | 9379 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 44,427 t |
| Dimensioni | 69,099 x 6,500 x 69,097 m |
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti.
I "Requisiti sismici" includono la resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna per telai a momento. Sono elencati nella scheda "Collegamento del telaio dei momenti per asta". Per i telai controventati, la resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda "Collegamento controvento per asta".
Il programma fornisce le verifiche eseguite nelle tabelle. I dettagli della verifica mostrano chiaramente le formule e i riferimenti alla norma.
Nel steel add-on giunti , è possibile eseguire tagli precisi su piastre e componenti strutturali utilizzando il componente "Solido ausiliario". All'interno di questo componente, è possibile utilizzare come oggetto guida le forme di un cuboide, di un cilindro o di qualsiasi sezione trasversale.
Vai al video esplicativo
Programma principale
La nuova generazione del software 3D agli elementi finiti viene utilizzata per l'analisi strutturale di aste, superfici e solidi.
Add-on
L'add-on Verifica acciaio esegue le verifiche allo stato limite ultimo e di esercizio delle aste in acciaio secondo varie norme.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Add-on
L'add-on Giunti acciaio per RFEM consente di analizzare i collegamenti in acciaio utilizzando un modello EF. Il modello FEM viene generato automaticamente in background e può essere controllato tramite il semplice e familiare input di componenti.
Add-on
L'add-on Torsione di ingobbamento (7 DOF) consente di considerare l'ingobbamento della sezione trasversale come un ulteriore grado di libertà.
Add-on
L'add-on Comportamento non lineare del materiale consente di considerare le non linearità dei materiali in RFEM, ad esempio plastica isotropa, plastica ortotropa, danno isotropo).
Add-on
L'add-on Stabilità della struttura esegue l'analisi di stabilità delle strutture.
Add-on
L'add-on Analisi delle fasi costruttive (CSA) consente di considerare il processo di costruzione di strutture (aste, superfici e strutture solide) in RFEM.
Add-on
L'add-on Analisi time-dependent (TDA) consente di considerare il comportamento delle aste in base al tempo. Gli effetti a lungo termine, come viscosità, ritiro e invecchiamento, possono influenzare la distribuzione delle forze interne, a seconda della struttura.
Add-on
L'add-on Form-Finding trova la forma ottimale di aste soggette a forze assiali e modelli di superfici caricate a trazione. La forma è determinata dall'equilibrio tra la forza assiale delle aste o la tensione della membrana e le condizioni al contorno esistenti.
Add-on
L'add-on Analisi modale consente il calcolo di autovalori, frequenze naturali e periodi naturali per modelli di aste, superfici e solidi.
Add-on
Utilizzando l'add-on Analisi pushover, è possibile analizzare le azioni sismiche su un particolare edificio e quindi valutare se l'edificio può resistere a un terremoto.
Add-on
Le informazioni sui piani e sull'intero modello (centro di gravità) sono visualizzate in tabelle e grafici.
Add-on
L'add-on Analisi tensioni-deformazioni esegue l'analisi delle tensioni generali calcolando le tensioni esistenti e confrontandole con le tensioni limite.
Programma principale
Il moderno programma di analisi e progettazione strutturale 3D è adatto per l'analisi strutturale e dinamica di strutture a travi e per la progettazione di calcestruzzo, acciaio, legno e altri materiali.
Add-on
L'add-on Verifica acciaio esegue le verifiche allo stato limite ultimo e di esercizio delle aste in acciaio secondo varie norme.
Add-on
L'add-on Stabilità della struttura esegue l'analisi di stabilità delle strutture.
Add-on
L'add-on Analisi tensioni-deformazioni esegue la verifica globale delle tensioni calcolando le tensioni esistenti e confrontandole con le tensioni limite.
Add-on
L'add-on Torsione di ingobbamento (7 DOF) consente di considerare l'ingobbamento della sezione trasversale come un ulteriore grado di libertà durante il calcolo delle aste.
Add-on
L'add-on Analisi modale consente il calcolo di autovalori, frequenze naturali e periodi naturali per modelli di aste, superfici e solidi.
Add-on
Utilizzando l'add-on Analisi pushover, è possibile analizzare le azioni sismiche su un particolare edificio e quindi valutare se l'edificio può resistere al terremoto.
