Online manuál programu RFEM - Plochy (anglicky)

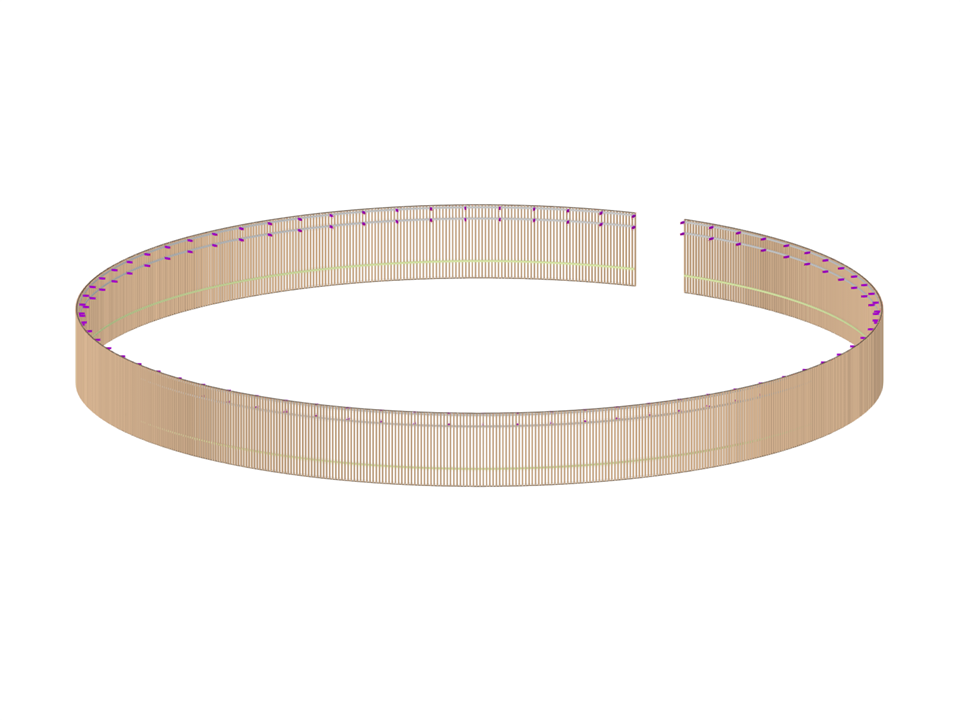

RFEM model fasády centra NIO User Experience Center v Che-fei, Čína | © Shanghai Cima Engineering Consulting Co., Ltd
Fasáda centra NIO User Experience Center v Che-fei, Čína
| Počet uzlů | 6361 |
| Počet linií | 9379 |
| Počet prutů | 9379 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 44,427 t |
| Rozměry | 69,099 x 6,500 x 69,097 m |
Funkce programu
Funkce programu
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
V addonu Ocelové přípoje lze použít komponentu "Pomocné těleso" pro přesné řezy na deskách a konstrukčních prvcích. V rámci této komponenty lze jako pomocný objekt použít tvar kvádru, válce nebo libovolný průřez.
K názornému videu
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Addon
Addon Ocelové přípoje pro RFEM vám umožňuje analyzovat ocelové přípoje pomocí MKP modelu. Vytvoření modelu probíhá zcela automaticky na pozadí a vy ho ovládáte jednoduchým a známým zadáváním komponent.
Addon
Addon Vázané kroucení (7 stupňů volnosti) umožňuje při výpočtu prutů zohlednit deplanaci průřezu jako další stupeň volnosti.
Addon
Addon Nelineární chování materiálu umožňuje zohlednit materiálové nelinearity v programu RFEM, například izotropní plasticitu, ortotropní plasticitu, izotropní poškození).
Addon
Addon Stabilita konstrukce slouží k posouzení stability konstrukcí. Stanoví součinitele kritického zatížení a příslušné stabilitní tvary.
Addon
Pomocí addonu Analýza fází výstavby (CSA) lze v programu RFEM zohlednit proces výstavby konstrukcí (prutových, plošných a objemových).
Addon
Addon Časově závislá analýza (TDA) umožňuje zohlednit v programu RFEM časově závislé chování materiálu u prutů. Dlouhodobé účinky, jako je dotvarování, smršťování a stárnutí, mohou v konstrukci ovlivnit průběh vnitřních sil.
Addon
Addon Form-finding hledá optimální tvar prutů zatížených normálovými silami a plošných modelů zatížených na tah. Tvar je dán rovnováhou mezi normálovou silou v prutu resp. membránovým napětím a existujícími okrajovými podmínkami.
Addon
Addon Modální analýza umožňuje vypočítat vlastní čísla, vlastní frekvence a vlastní periody pro prutové, plošné a objemové modely.
Addon
V addonu Pushover analýza můžete analyzovat dopady zemětřesení na svou konkrétní budovu a posoudit tak, zda budova zemětřesení odolá.
Addon
Addon Model budovy pro RFEM umožňuje definovat a upravovat budovu pomocí podlaží. Podlaží lze přitom dodatečně všelijak upravovat. Informace o podlažích a také o celém modelu (těžiště) se zobrazí v tabulkách i graficky.
Addon
Addon Analýza napětí-přetvoření provádí obecnou analýzu napětí výpočtem stávajících napětí a jejich porovnáním s mezními napětími.
Hlavní program
Moderní 3D program pro statické výpočty je vhodný pro statické a dynamické výpočty prutových konstrukcí a pro posouzení betonu, oceli, dřeva a dalších materiálů.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
Addon
Addon Stabilita konstrukce provádí posouzení stability konstrukcí.
Addon
Addon Analýza napětí-přetvoření provádí obecnou analýzu napětí výpočtem stávajících napětí a jejich porovnáním s mezními napětími.
Addon
Addon Vázané kroucení (7 stupňů volnosti) umožňuje při výpočtu prutů zohlednit deplanaci průřezu jako další stupeň volnosti.
Addon
Addon Modální analýza umožňuje počítat vlastní čísla, vlastní frekvence a vlastní periody pro prutové, plošné a objemové modely.
Addon
Pomocí addonu Pushover analýza můžete analyzovat seizmická zatížení na konkrétní budově a posoudit tak, zda budova odolá zemětřesení.
