Parametrizzazione della geometria di una struttura di copertura con telaio in acciaio, costituita da travi e controventi.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

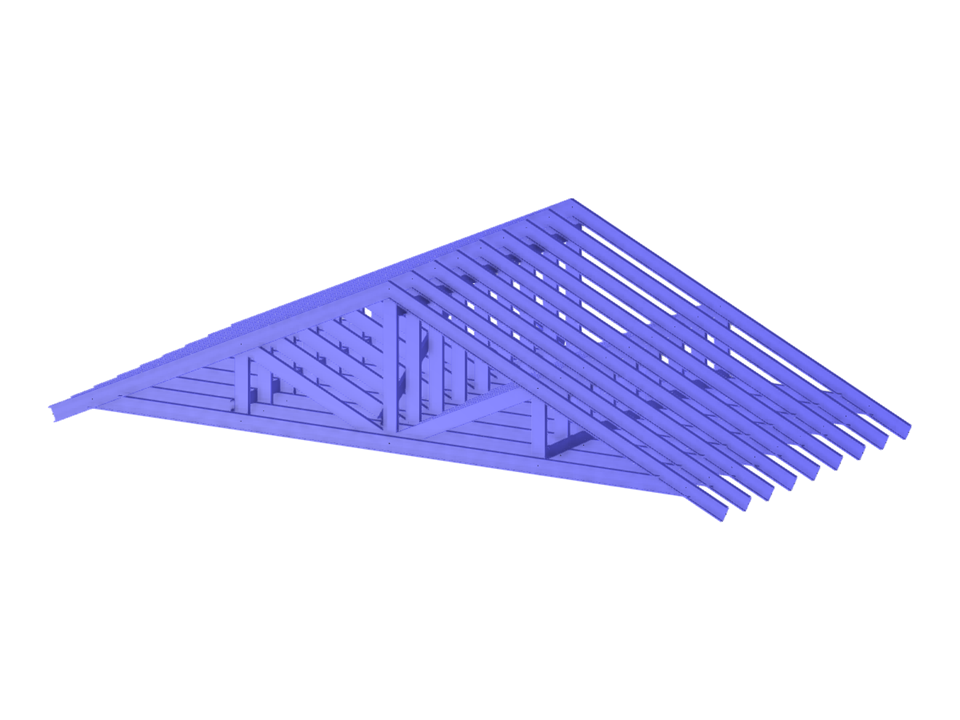

Struttura del tetto con telaio in acciaio
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 179 |
| Numero di linee | 215 |
| Numero di aste | 215 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,665 t |
| Dimensioni | 6.800 x 1.587 x 3.222 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
