Parametrizace geometrie ocelové rámové střešní konstrukce, která se skládá z krokví a ztužení.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

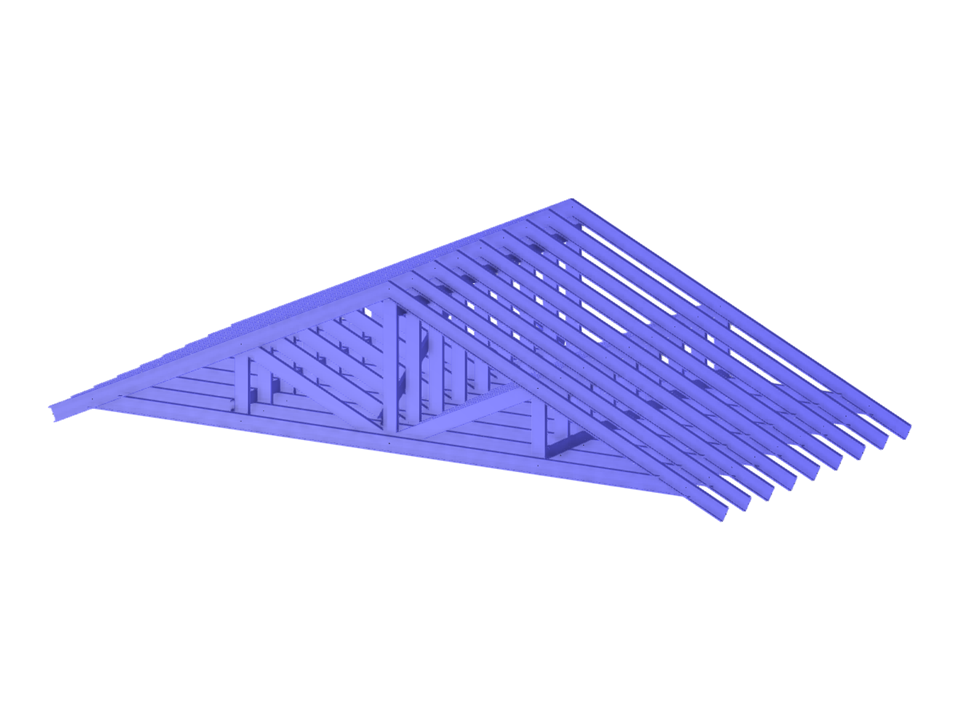

Ocelová rámová střešní konstrukce
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 179 |
| Počet linií | 215 |
| Počet prutů | 215 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,665 t |
| Rozměry | 6,800 x 1,587 x 3,222 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
