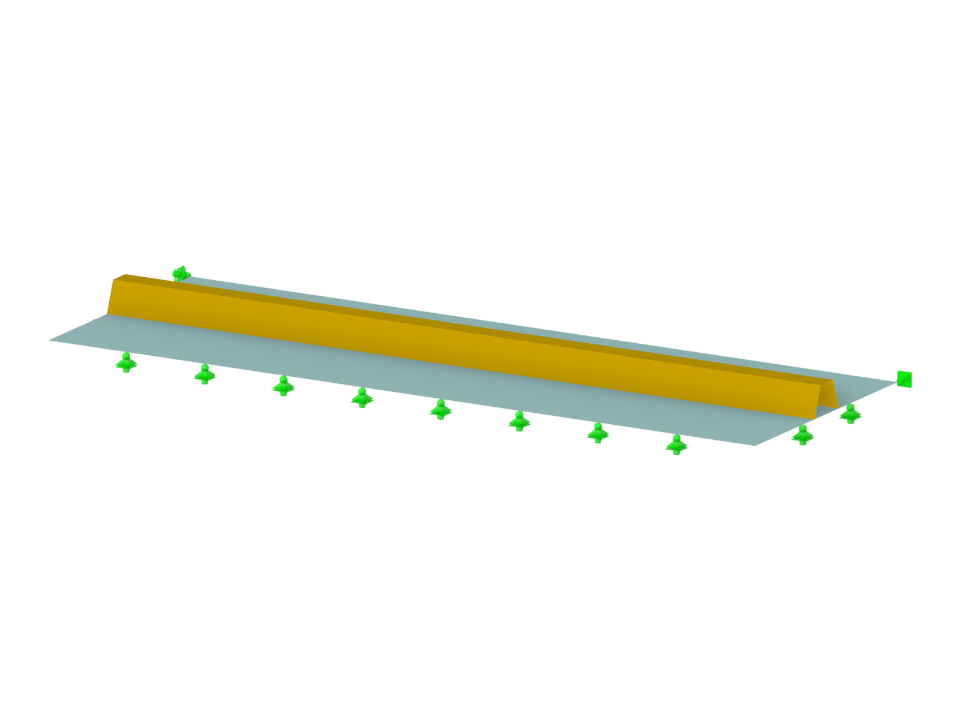

Piastra in acciaio rinforzata con sezione trapezoidale
Pannello in lamiera, rinforzato
| Numero di nodi | 14 |
| Numero di linee | 16 |
| Numero di aste | 0 |
| Numero di superfici | 4 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 6 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,098 t |
| Dimensioni | 5,000 x 0,200 x 1,750 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
