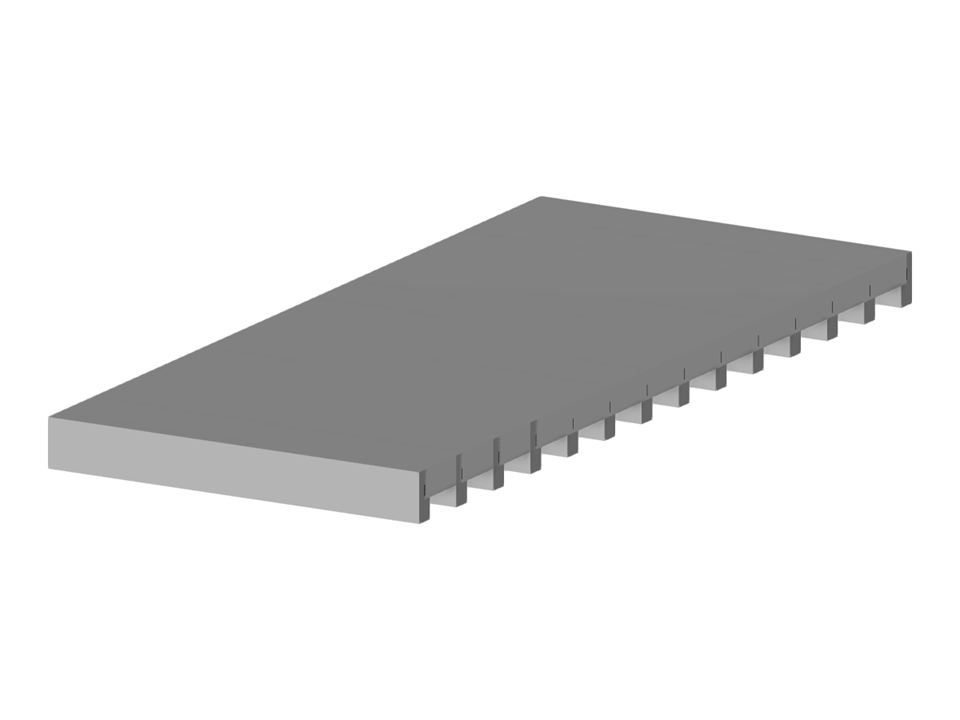

Parametrizzazione della geometria di una soletta nervata unidirezionale in calcestruzzo con armature in acciaio.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Lastra nervata unidirezionale
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 28 |
| Numero di linee | 16 |
| Numero di aste | 14 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 23,805 t |
| Dimensioni | 4.000 x 0.000 x 9.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
