Manuel en ligne RFEM | Surfaces

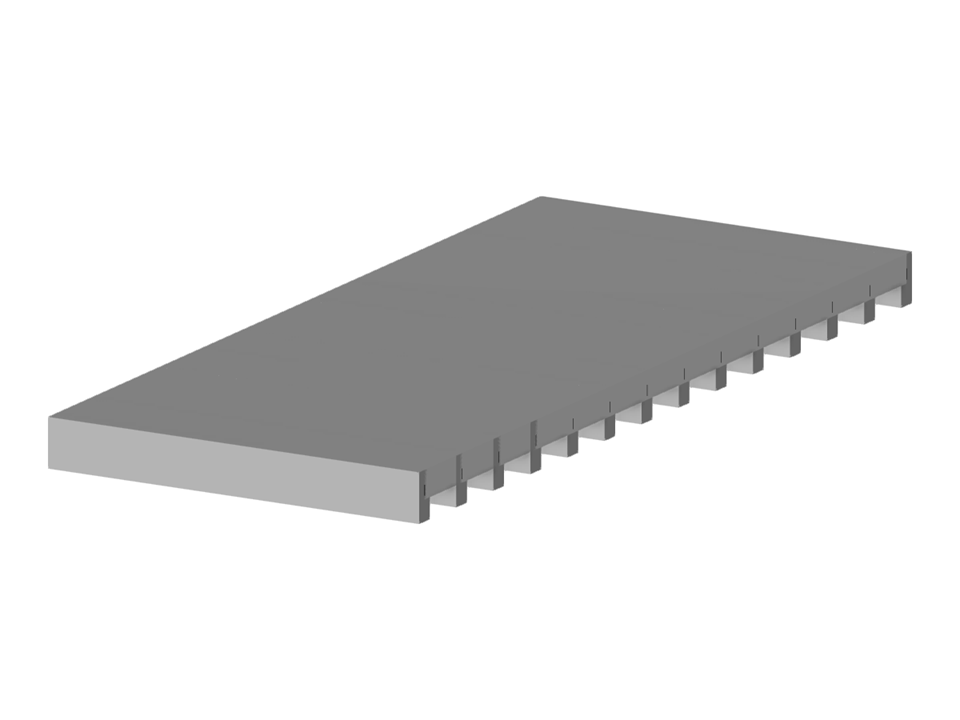

Paramétrage de la géométrie d'une dalle en béton à nervures unidirectionnelle avec des armatures en acier.
Un modèle créé par les ingénieurs de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Dalle nervurée unidirectionnelle
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 28 |
| Nombre de lignes | 16 |
| Nombre de barres | 14 |
| Nombre de surfaces | 1 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 23,805 t |
| Cotation fonctionnelle | 4,000 x 0,000 x 9,000 m |
