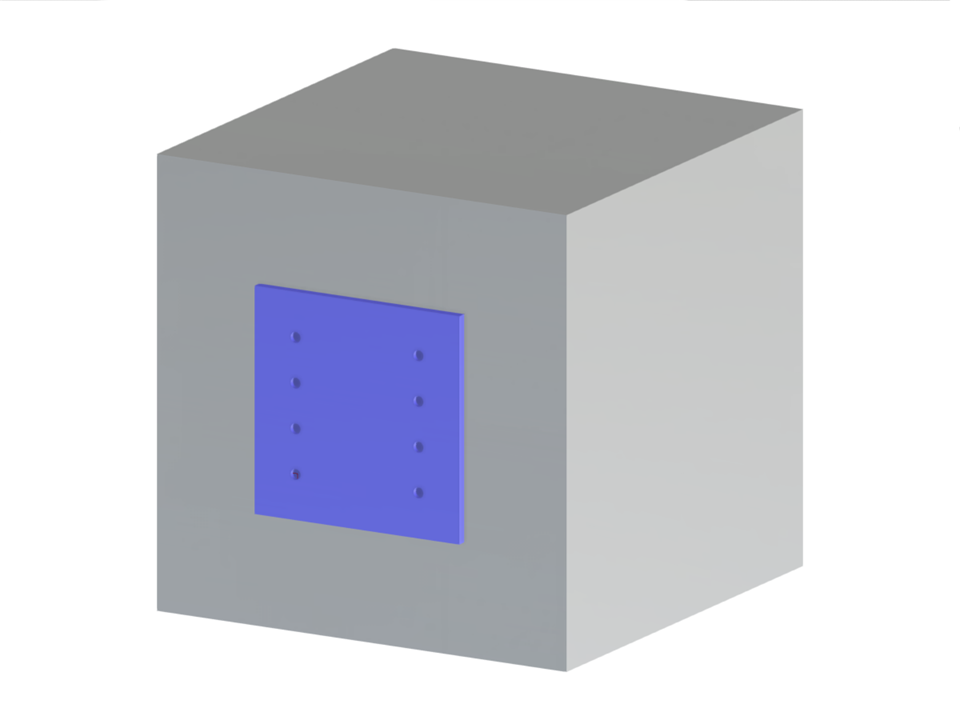

Parametrizzazione di una piastra in acciaio con 8 fori e bulloni collegati a un blocco di calcestruzzo.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Collegamento a piastra bullonata
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 40 |
| Numero di linee | 40 |
| Numero di aste | 8 |
| Numero di superfici | 20 |
| Numero di solidi | 2 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 2,354 t |
| Dimensioni | 1.010 x 1.000 x 1.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
