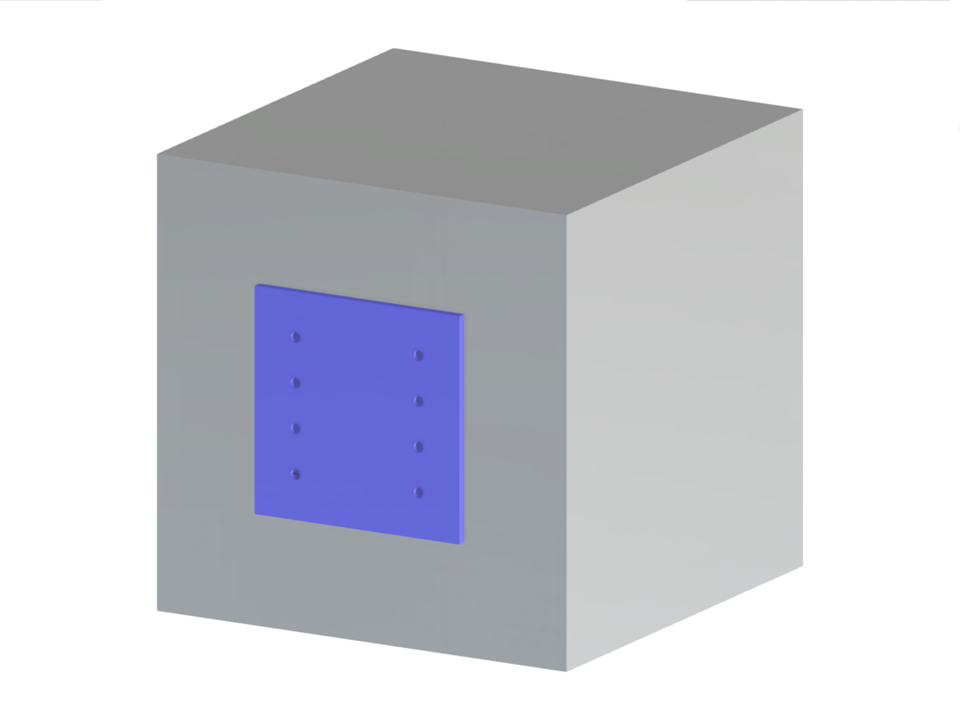

Parametrizace ocelové desky s 8 otvory a šrouby připojenými k betonovému bloku.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Šroubovaný plošný spoj
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 40 |
| Počet linií | 40 |
| Počet prutů | 8 |
| Počet ploch | 20 |
| Počet těles | 2 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,354 t |
| Rozměry | 1,010 x 1,000 x 1,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
