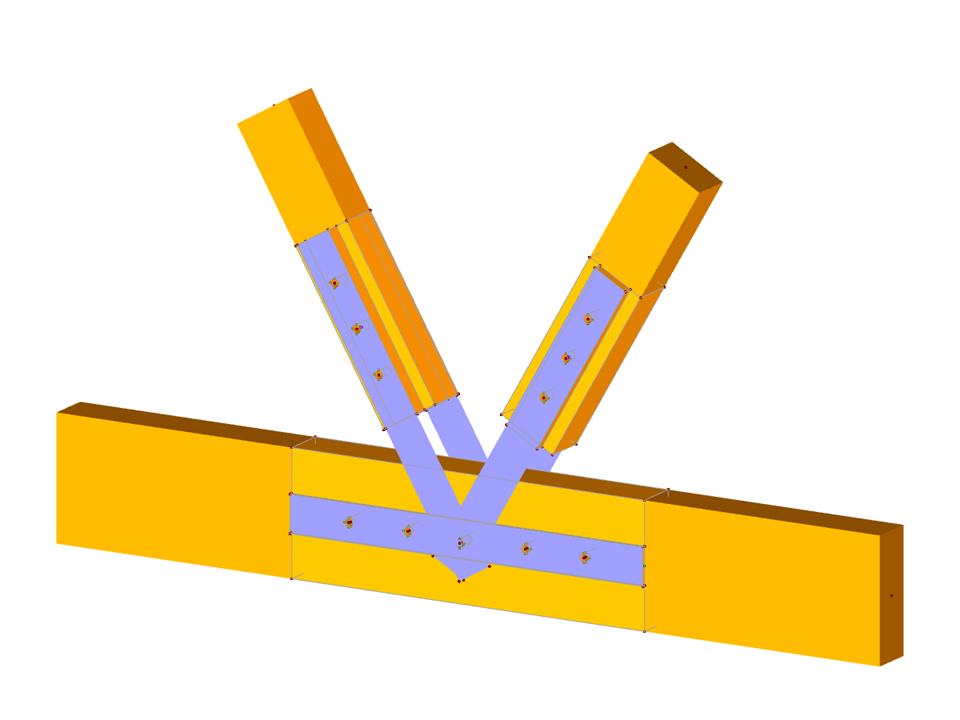

Parametrizzazione completa della geometria di un'ala inferiore e di due diagonali.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Collegamento incernierato acciaio-legno
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 285 |
| Numero di linee | 260 |
| Numero di aste | 41 |
| Numero di superfici | 145 |
| Numero di solidi | 9 |
| Peso totale | 0,033 t |
| Dimensioni | 1.400 x 0.132 x 0.706 m |
| Versione del programma | 5.26.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
