Kompletní parametrizace geometrie dolní pásnice a dvou diagonál.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

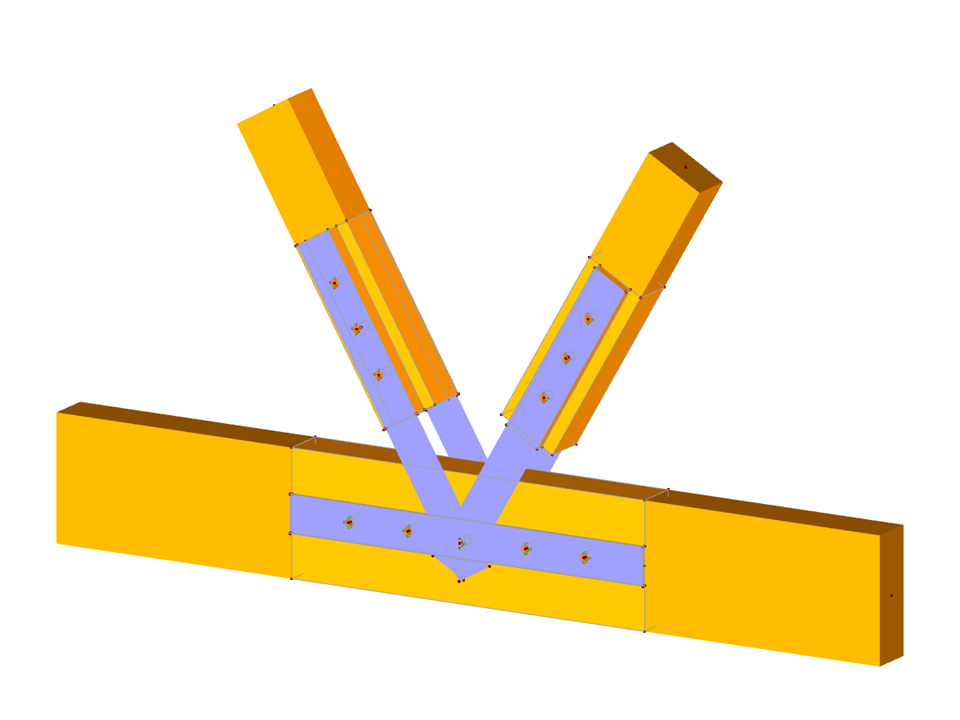

Kloubové spojení ocel-dřevo
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 285 |
| Počet linií | 260 |
| Počet prutů | 41 |
| Počet ploch | 145 |
| Počet těles | 9 |
| Celková hmotnost | 0,033 t |
| Rozměry | 1,400 x 0,132 x 0,706 m |
| Verze programu | 5.26.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
