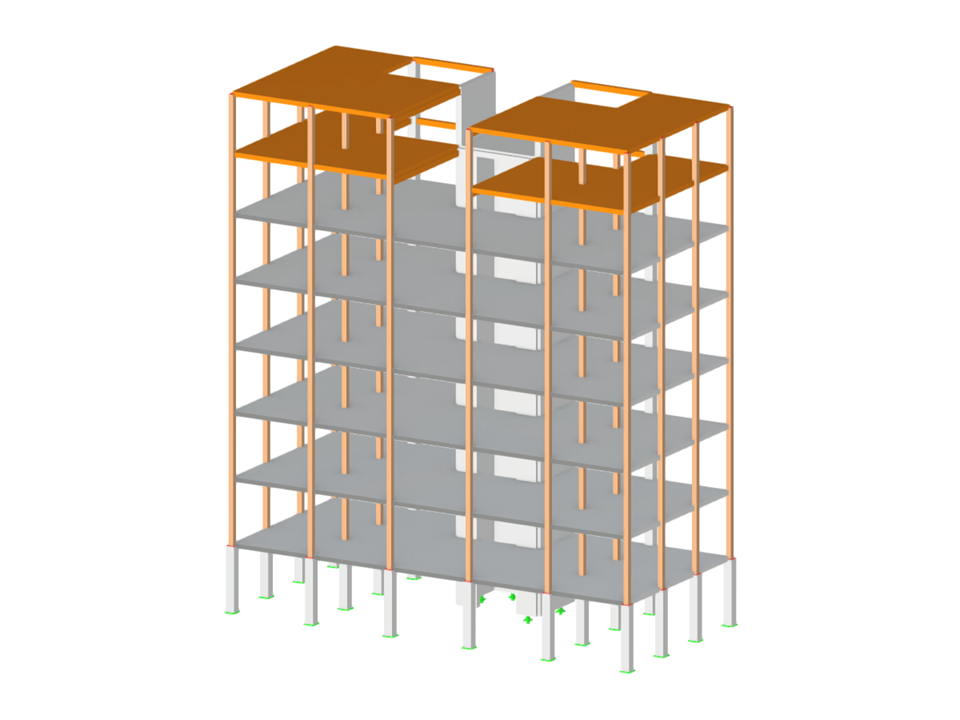

Edificio a più piani in legno e cemento armato
Edificio in legno-calcestruzzo
| Numero di nodi | 228 |
| Numero di linee | 401 |
| Numero di aste | 152 |
| Numero di superfici | 45 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 22 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 787,577 t |
| Dimensioni | 20.000 x 23.500 x 9.000 m |
