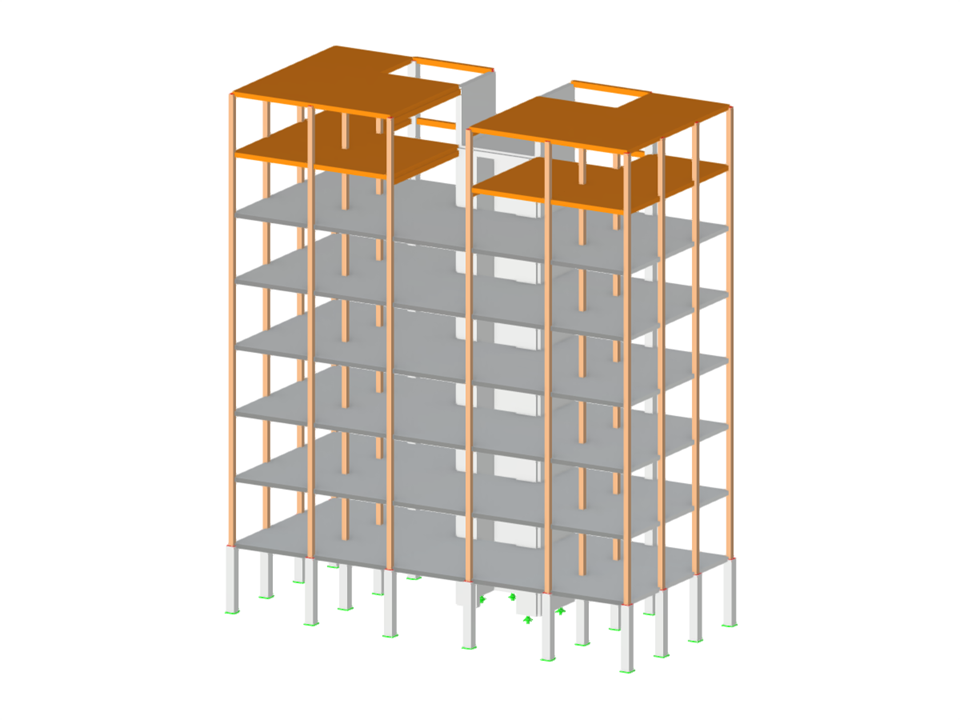

Wielokondygnacyjny budynek z drewna i betonu zbrojonego
Budynek drewniano-betonowy
| Liczba węzłów | 228 |
| Liczba linii | 401 |
| Liczba prętów | 152 |
| Liczba powierzchni | 45 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 22 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 787,577 t |
| Wymiarowanie | 20,000 x 23,500 x 9,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
