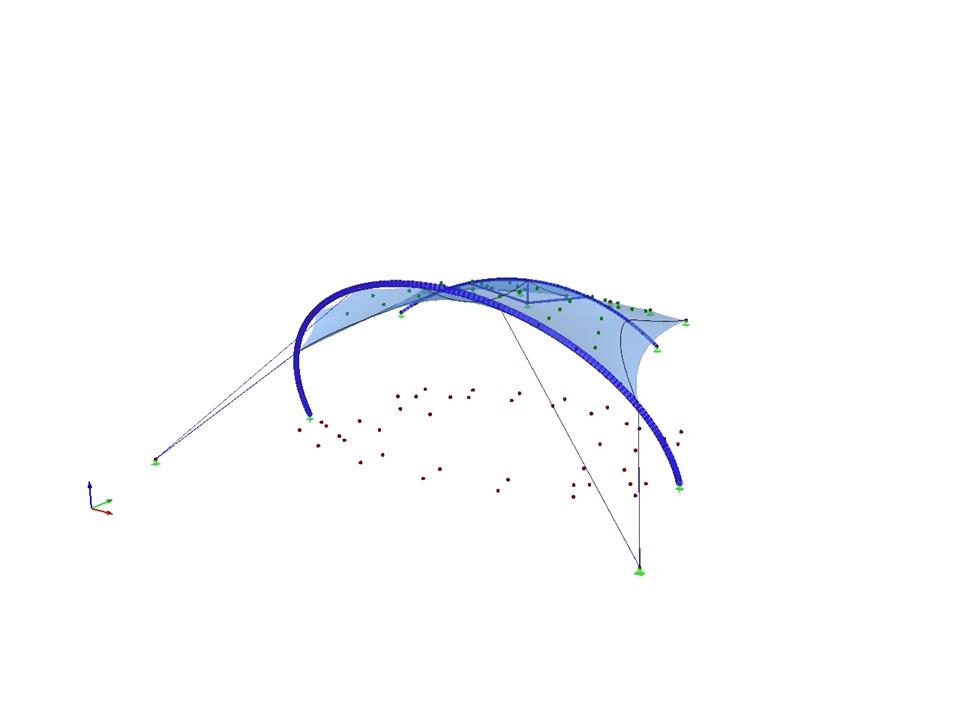

Nel giugno 2023 è stata completata con successo la copertura dell'anfiteatro vicino al teatro di Most. La struttura a membrana è stata appositamente progettata per fornire protezione dal sole e dalla pioggia sopra il palco, rendendo l'intero spazio un'attrazione visiva. Progettato da Carl Stahl & Co., calcolato in RFEM 5 e RWIND 2.
Copertura a membrana dell'anfiteatro
| Numero di nodi | 116 |
| Numero di linee | 43 |
| Numero di aste | 33 |
| Numero di superfici | 6 |
| Numero di casi di carico | 2 |
| Peso totale | 6,390 t |
| Dimensioni | 26.584 x 21.000 x 11.238 m |
| Versione del programma | 5.29.01 |
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Questo articolo mostra come eseguire la progettazione strutturale di strutture frangivento utilizzando RFEM e RWIND.
Il tipo di carico di ristagno consente di simulare le azioni della pioggia su superfici curve multiple, tenendo conto degli spostamenti secondo l'analisi a grandi spostamenti.
Questo processo numerico della pioggia analizza la geometria della superficie assegnata e determina quali componenti della pioggia defluiscono e quali si raccolgono in pozzanghere (sacche d'acqua) sulla superficie. La dimensione dell'accumulo d'acqua risulta quindi in un carico verticale corrispondente per l'analisi strutturale.
Ad esempio, è possibile utilizzare questa funzione nell'analisi di geometrie di coperture a membrana approssimativamente orizzontali soggette al carico della pioggia.
Vai al video esplicativo
Rispetto al modulo aggiuntivo RF-FORM-FINDING (RFEM 5), il programma include:\} le seguenti nuove caratteristiche sono state aggiunte per RFEM 6:
- Specifica di tutte le condizioni al contorno di carico di form-finding in un caso di carico
- Memorizzazione dei risultati di form-finding come stato iniziale per ulteriori analisi del modello
- Assegnazione automatica dello stato iniziale di form-finding tramite procedure guidate di combinazione a tutte le situazioni di carico di una situazione di progetto
- Inoltre, condizioni al contorno della geometria di form-finding per le aste (lunghezza non sollecitata, flessione verticale massima, flessione verticale nel punto basso)
- Condizioni al contorno del carico di ricerca della forma aggiuntivo per le aste (forza massima nell'asta, forza minima nell'asta, componente di trazione orizzontale, trazione all'estremità i, trazione all'estremità j, trazione minima all'estremità i, trazione minima all'estremità j)
- Tipo di materiale "Tessuto" e "Lamina" nella libreria dei materiali
- Form-finding paralleli in un modello
- Simulazione degli stati di form-finding della costruzione in sequenza in connessione con l'add-on Analisi delle fasi costruttive (CSA)
Una volta attivato l'add-on Form-Finding nei Dati di base, un effetto form-finding viene assegnato ai casi di carico con la categoria del caso di carico "Precompressione" in combinazione con i carichi form-finding dall'asta, dalla superficie e dal solido catalogo dei carichi. Questo è un caso di carico di precompressione. Quindi si trasforma in un'analisi di form-finding per l'intero modello con tutti gli elementi di aste, superfici e solidi definiti in esso. È possibile ottenere il form-finding degli elementi di aste e membrane pertinenti nel modello generale utilizzando carichi di form-finding speciali e definizioni di carico regolari. Questi carichi di form-finding descrivono lo stato di deformazione o forza previsto dopo il form-finding negli elementi. I carichi regolari descrivono il carico esterno dell'intero sistema.
Sai esattamente come viene eseguito il form-finding? Innanzitutto, il processo di form-finding dei casi di carico con la categoria di casi di carico "Precompressione" sposta la geometria della mesh iniziale in una posizione bilanciata in modo ottimale mediante cicli di calcolo iterativi. Per questa attività, il programma utilizza il metodo della strategia di riferimento aggiornata (URS) del Prof. Bletzinger e del Prof. Ramm. Questa tecnologia è caratterizzata da forme di equilibrio che, dopo il calcolo, soddisfano quasi esattamente le condizioni al contorno di form-finding inizialmente specificate (curva, forza e precompressione).
Oltre alla pura descrizione delle forze attese o delle flessioni sugli elementi da formare, l'approccio integrale dell'URS consente anche di considerare le forze regolari. Nel processo generale, ciò consente, ad esempio, una descrizione del peso proprio o di una pressione pneumatica tramite i carichi degli elementi corrispondenti.
Tutte queste opzioni danno al kernel di calcolo il potenziale per calcolare le forme anticlastiche e sinclastiche che si trovano in un equilibrio di forze per geometrie planari o rotazionalmente simmetriche. Per essere in grado di implementare realisticamente entrambi i tipi singolarmente o insieme in un unico ambiente, il calcolo fornisce due modi per descrivere i vettori delle forze di form-finding:
- Metodo di trazione - descrizione dei vettori di forze di form-finding nello spazio per geometrie planari
- Metodo di proiezione - descrizione dei vettori della forza di form-finding su un piano di proiezione con fissazione della posizione orizzontale per geometrie coniche
