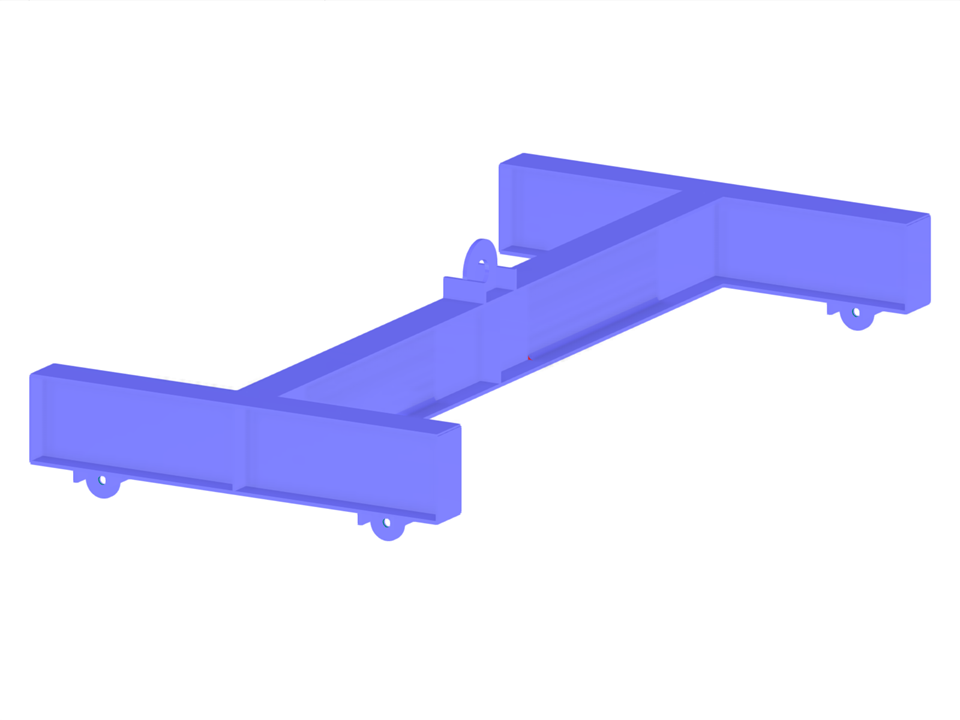

Trave di sollevamento in acciaio di tipo H.
A model created by the Dlubal Latam engineering team. The model is also available as a a parameterized block on the Dlubal Latam website.
Trave di sollevamento di tipo H
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 153 |
| Numero di linee | 239 |
| Numero di aste | 2 |
| Numero di superfici | 60 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,097 t |
| Dimensioni | 1.000 x 0.385 x 2.100 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
