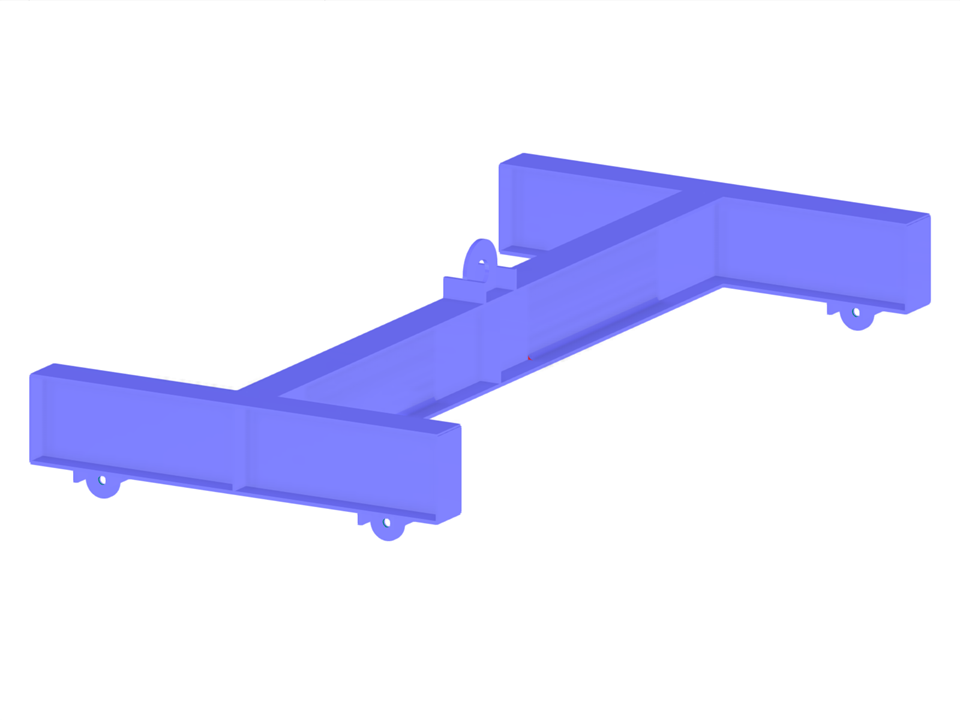

Stalowa belka podnosząca typu H.
A model created by the Dlubal Latam engineering team. The model is also available as a a parameterized block on the Dlubal Latam website.
Belka nośna typu H
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 153 |
| Liczba linii | 239 |
| Liczba prętów | 2 |
| Liczba powierzchni | 60 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,097 t |
| Wymiarowanie | 1,000 x 0,385 x 2,100 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
