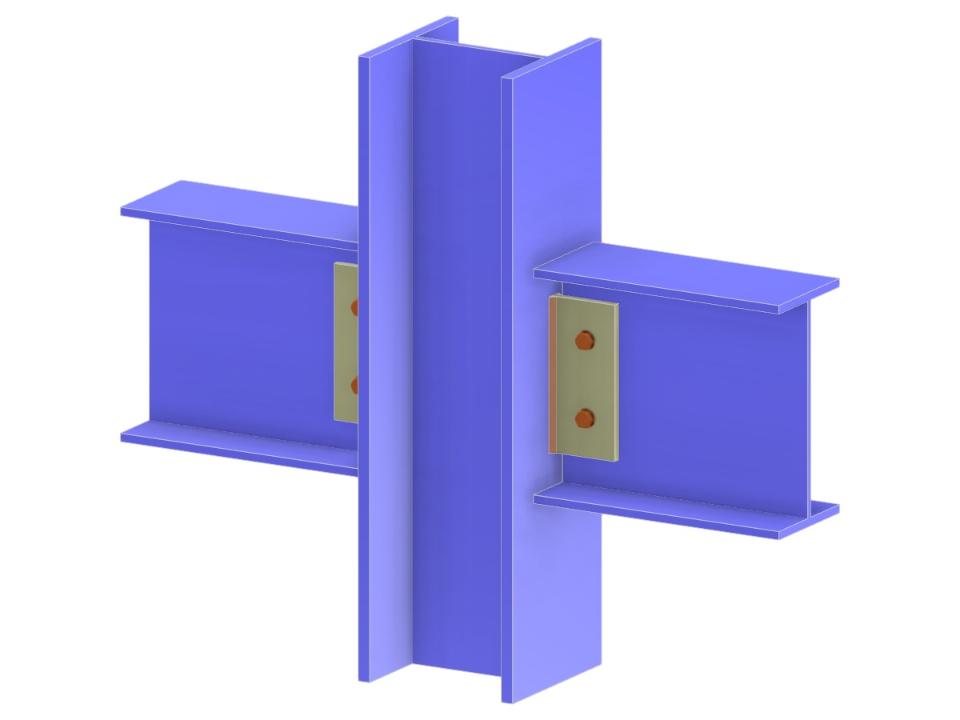

Questo modello dimostra un collegamento trave-colonna su entrambi i lati con una progettazione della colonna continua. Il collegamento presenta una piastra aletta con bulloni e una configurazione della trave incernierata, garantendo sia stabilità che flessibilità. Tali collegamenti sono fondamentali nelle progettazioni strutturali in cui vengono utilizzati collegamenti dell'anima della trave alla flangia della colonna per una migliore distribuzione dei carichi.
Collegamento trave a flangia di colonna tramite piastra di estremità
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,095 t |
| Dimensioni (metriche) | 0.940 x 0.820 x 0.000 m |
| Dimensioni (imperiali) | 3.08 x 2.69 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
