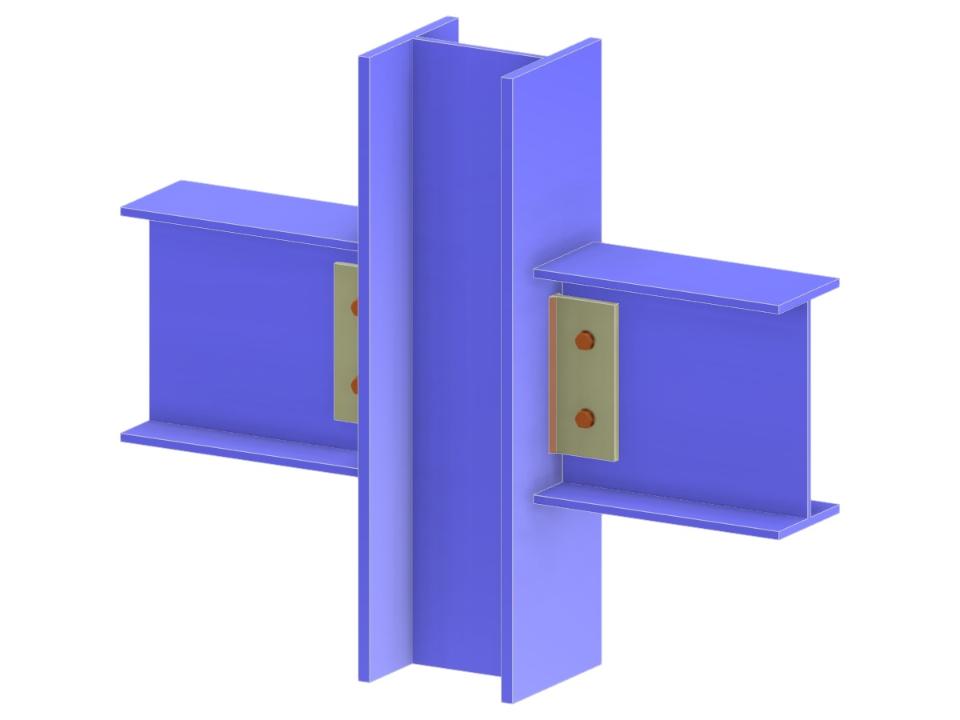

Tento model demonstruje oboustranné připojení nosníku ke sloupu s průběžným návrhem sloupu. Spojení obsahuje čelní desku s šrouby a kloubové uspořádání nosníku, což zajišťuje jak stabilitu, tak i flexibilitu. Taková spojení jsou klíčová v konstrukčních návrzích, kde se využívá spojení stojiny nosníku k pásnici sloupu pro lepší rozložení zatížení.
Připojení nosníku k přírubě sloupu pomocí finové desky
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,095 t |
| Rozměry (metrické) | 0,940 x 0,820 x 0,000 m |
| Rozměry (imperiální) | 3.08 x 2.69 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
