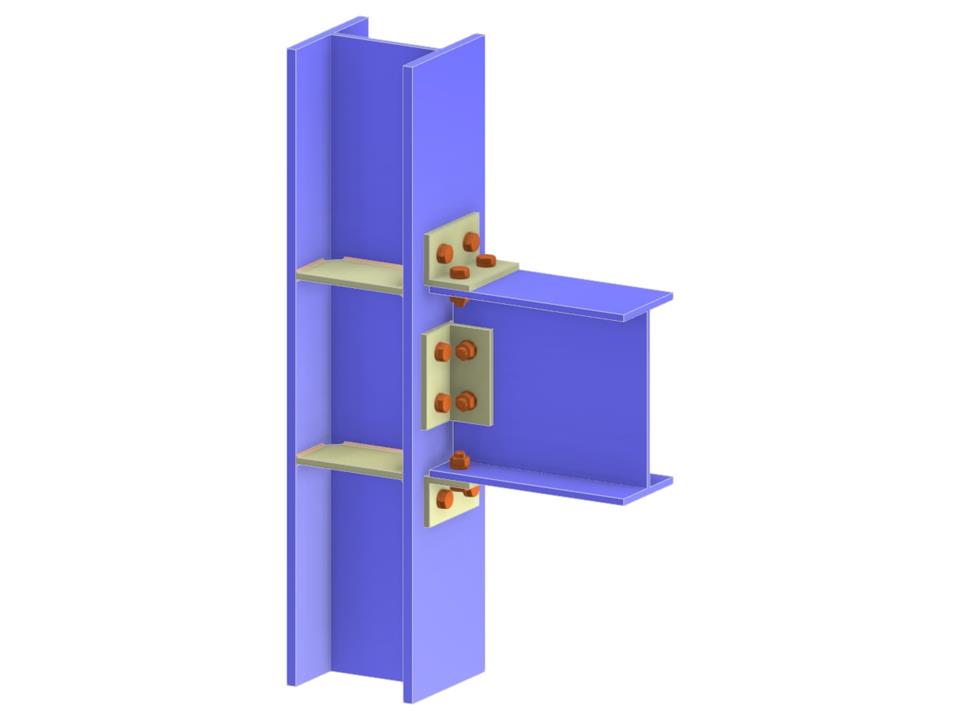

Questo modello illustra un collegamento trave-pilastro su un solo lato utilizzando squadrette e irrigidimenti del pilastro. La configurazione include un pilastro continuo e una trave bullonata, fissata alla flangia del pilastro. Dimostra l'integrazione di elementi strutturali per un efficiente trasferimento dei carichi nelle costruzioni in acciaio.
Connessione trave-colonna tramite squadrette di collegamento
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,088 t |
| Dimensioni (metriche) | 0,460 x 1,000 x 0,000 m |
| Dimensioni (imperiali) | 1.51 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
