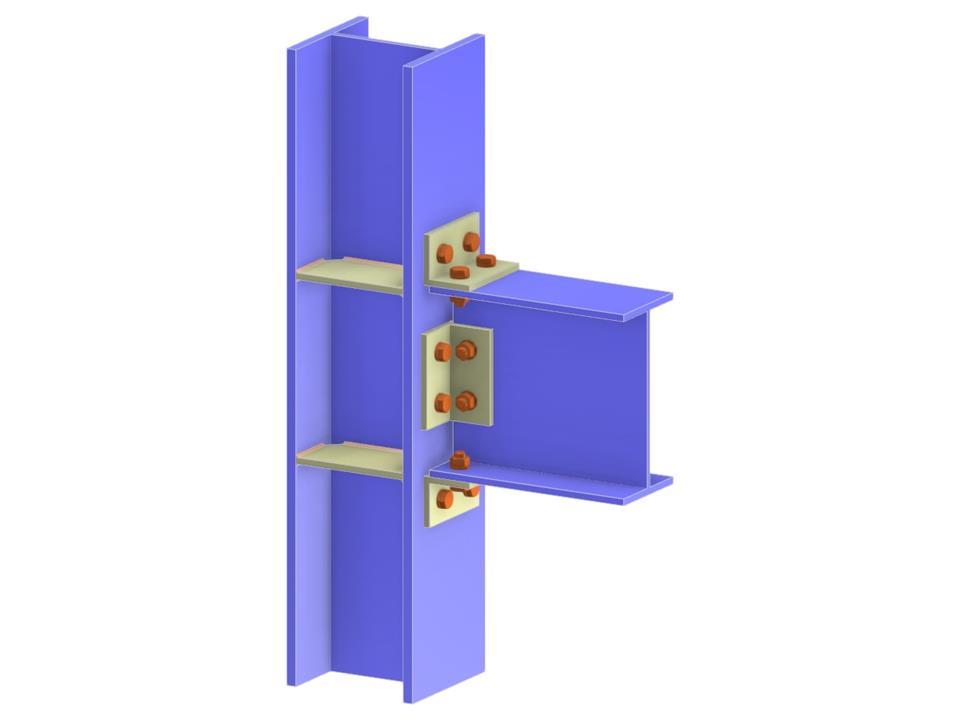

Tento model ilustruje jednostranný spoj nosníku se sloupem pomocí úhelníků a ztužujících prvků sloupu. Uspořádání zahrnuje průběžný sloup a přišroubovaný vetknutý nosník k přírubě sloupu. Ukazuje integraci konstrukčních prvků pro účinný přenos zatížení ve ocelových konstrukcích.
Přípoj nosníku k pásnici sloupu pomocí úhelníků
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,088 t |
| Rozměry (metrické) | 0,460 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 1.51 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
