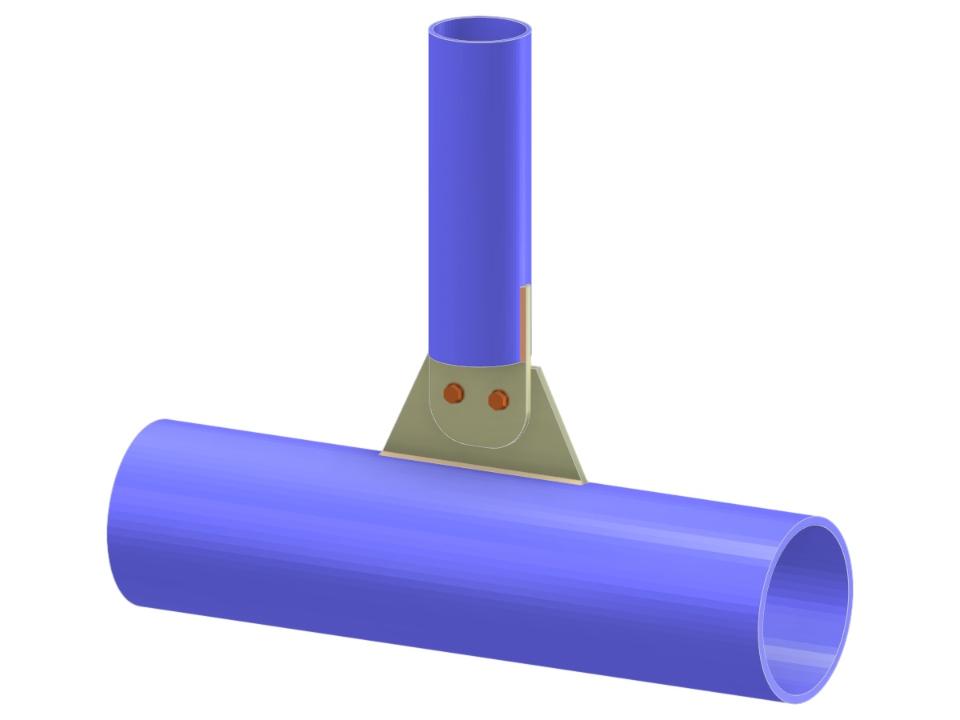

Questo modello mostra un progetto di traliccio con un elemento verticale collegato a un corrente tramite una piastra di nodo con un dente intagliato. Il giunto è bullonato e rappresenta una configurazione a T che utilizza sezioni cave, nello specifico CHS (Sezioni Cave Circolari). Questo design è particolarmente adatto per applicazioni che richiedono collegamenti robusti nel traliccio. L'uso di piastre di nodo bullonate offre facilità di montaggio e manutenzione.
Giunto a T del Traliccio | Collegamento del Verticale alla Corrente tramite Fazzoletto e Tongue plate
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,059 t |
| Dimensioni (metriche) | 0,960 x 0,680 x 0,000 m |
| Dimensioni (imperiali) | 3.15 x 2.23 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
