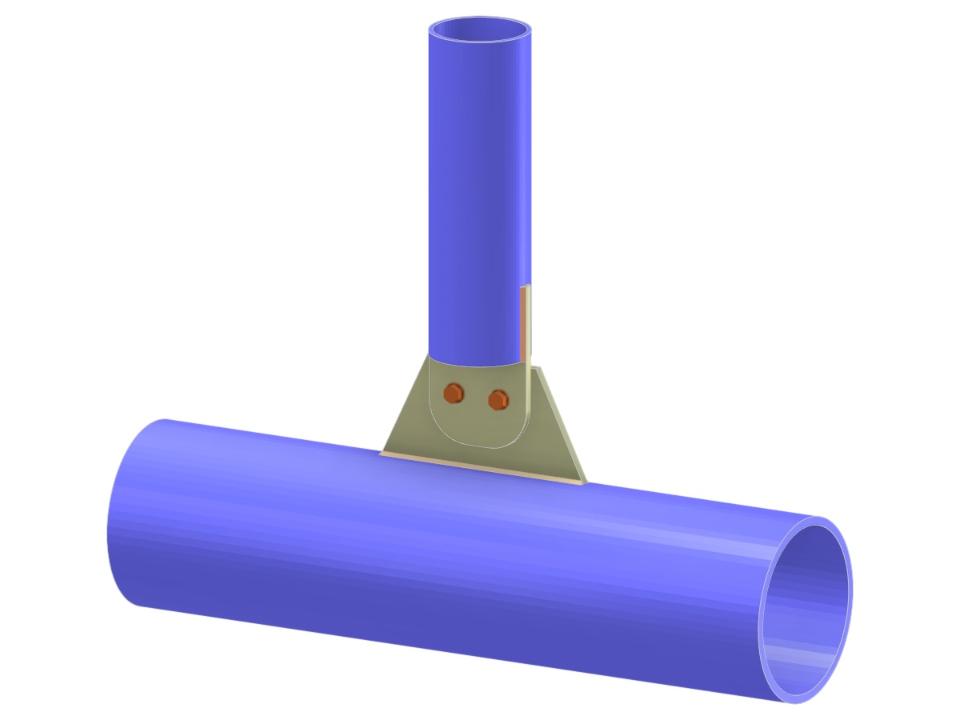

Dieses Modell zeigt einen Fachwerkentwurf mit einem vertikalen Stab, der über ein Knotenblech mit einer eingekerbten Lasche an einen Gurtstab angeschlossen ist. Die Verbindung ist geschraubt und stellt eine T-Stoß-Konfiguration unter Verwendung von Hohlprofilen dar, insbesondere KHP (Kreisförmige Hohlprofile). Diese Konstruktion ist besonders geeignet für Anwendungen, die robuste Fachwerkanschlüsse erfordern. Die Verwendung von geschraubten Knotenblechen bietet einfache Montage und Wartung.
Fachwerk T-Verbindung | Vertikale an Gurt Anschluss mit Knotenblech und Zungenplatte
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,059 t |
| Abmessungen (metrisch) | 0,960 x 0,680 x 0,000 m |
| Abmessungen (imperial) | 3.15 x 2.23 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
