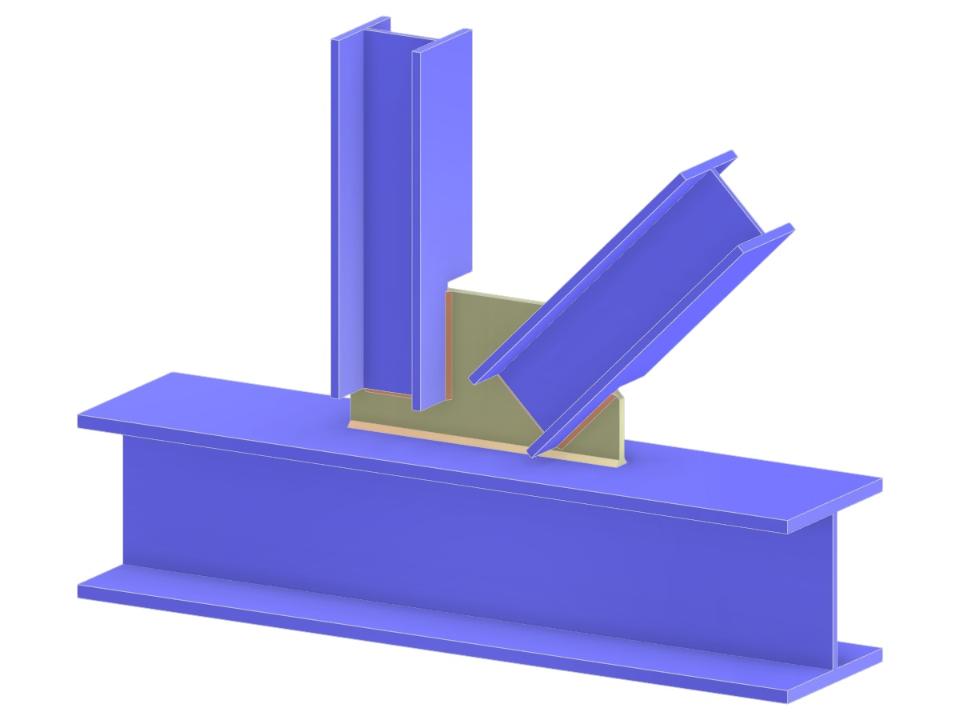

Questo modello presenta un giunto a N con fazzoletto e collegamenti saldati tra corrente della trave reticolare, diagonale e profili verticali ad H. La verifica evidenzia l'integrazione degli elementi diagonali e verticali al corrente, fornendo informazioni sulla complessità strutturale di tali configurazioni. La disposizione offre un chiaro esempio di trasferimento efficiente delle forze all'interno della struttura intelaiata. I collegamenti saldati sono cruciali per garantire stabilità e integrità nell'assemblaggio.
Travatura reticolare a N giunti | Collega diagonale e verticale alla trave con piastra nodale
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,098 t |
| Dimensioni (metriche) | 0.960 x 0.590 x 0.000 m |
| Dimensioni (imperiali) | 3.15 x 1.94 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
