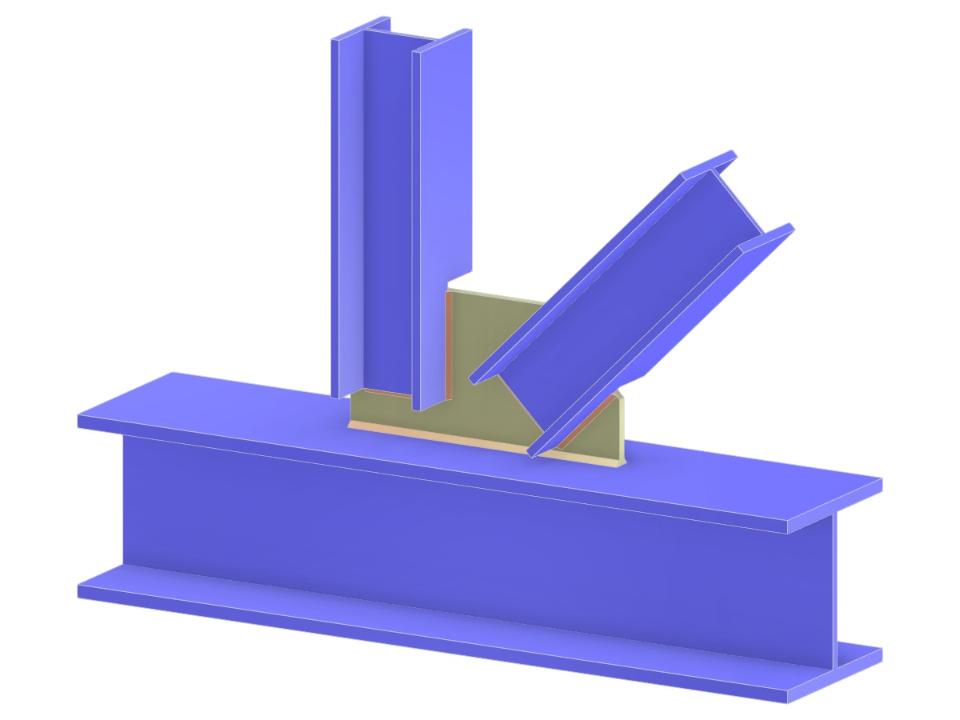

Ten model przedstawia węzeł typu N z blachą węzłową i spawanymi połączeniami pomiędzy pasem kratownicy, krzyżulcem i słupkiem o profilach H. Projekt podkreśla integrację elementów ukośnych i pionowych z pasem, dając wgląd w złożoność strukturalną takich konfiguracji. Układ ten stanowi wyraźny przykład efektywnego przenoszenia sił w konstrukcji. Połączenia spawane są kluczowe dla zapewnienia stateczności i integralności zespołu.
Węzeł N kratownicy | Połączenie krzyżulca i słupka z pasem za pomocą blachy węzłowej
| Liczba węzłów | 5 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,098 t |
| Wymiary (metryczne) | 0,960 x 0,590 x 0,000 m |
| Wymiary (imperialne) | 3.15 x 1.94 x 0 feet |
