Il modello mostra un singolo palo includendo un solido di suolo modificato con il modello di terreno Hardening Soil. Le fasi costruttive e un diagramma di calcolo dettagliato illustrano chiaramente il comportamento carico-deformazione. Questo serve per una calibrazione e analisi precisa delle fondazioni su pali e della meccanica del suolo. La curva carico-deformazione risultante supporta gli ingegneri nell’estrapolazione di curve realistiche.
Modello utilizzato in

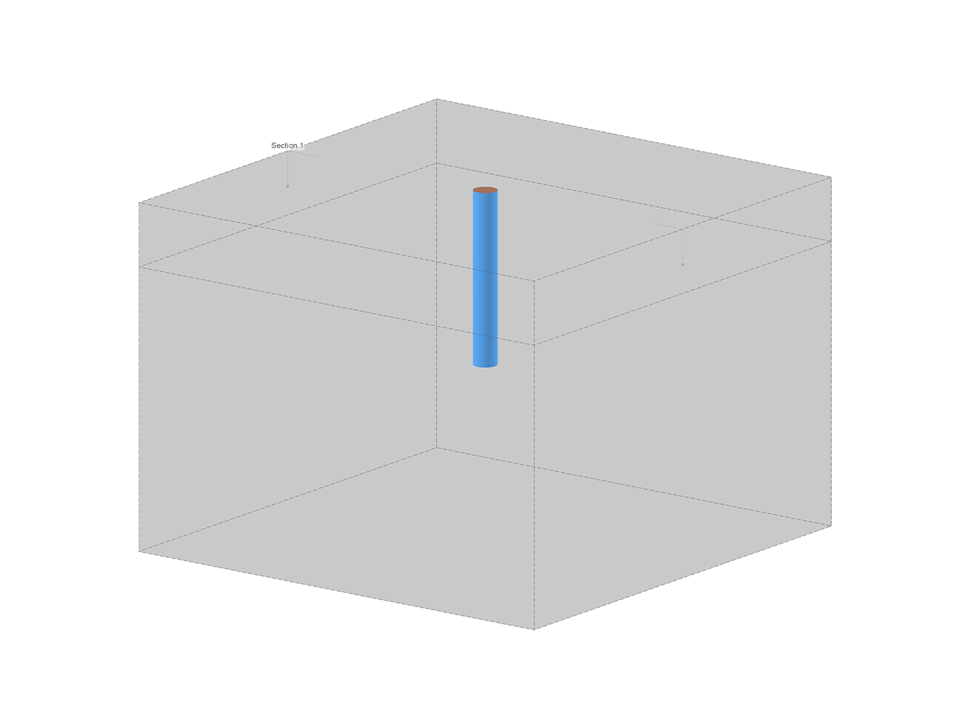

Modello di palo singolo per calibrazione con curva carico-deformazione
| Numero di nodi | 14 |
| Numero di linee | 21 |
| Numero di aste | 1 |
| Numero di superfici | 11 |
| Numero di solidi | 2 |
| Numero di casi di carico | 9 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 15216,300 t |
| Dimensioni (metriche) | 26.000 x 19.000 x 26.000 m |
| Dimensioni (imperiali) | 85.3 x 62.34 x 85.3 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
