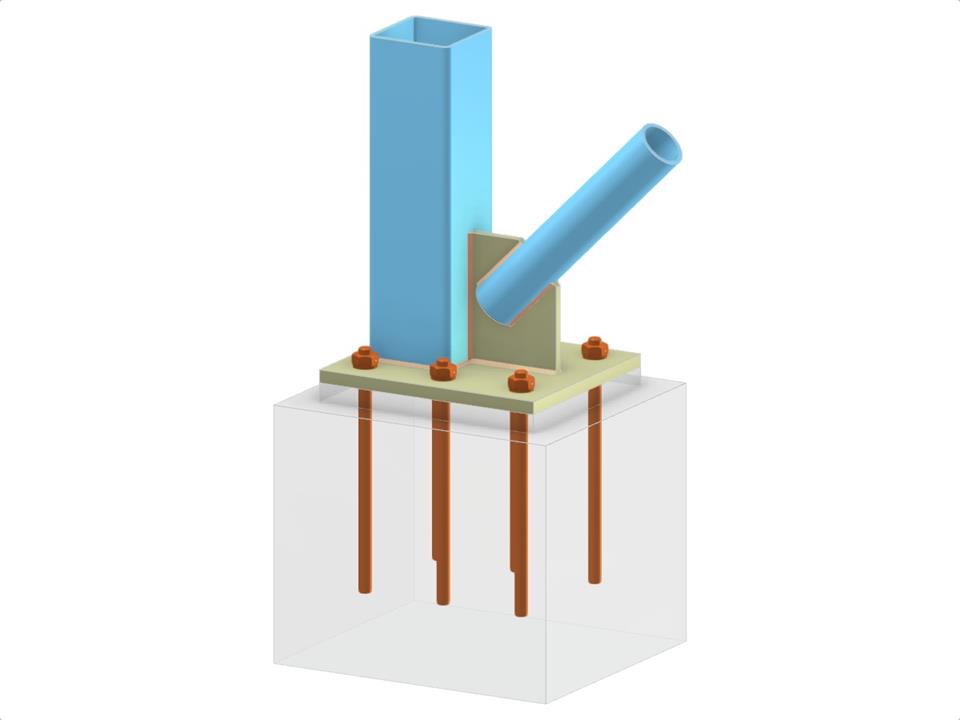

Questo modello presenta una configurazione strutturale dettagliata che include una base di colonna con colonne RHS, controventi diagonali CHS, una piastra di base e piastre di collegamento. Mostra una connessione diagonale saldata e elementi di ancoraggio che sono essenziali per la stabilità e il trasferimento del carico. L'integrazione di varie sezioni e piastre dimostra un comportamento complesso dei giunti utile nella progettazione e nell'analisi strutturale.
Base di colonna con fazzoletto e collegamento diagonale saldato
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,037 t |
| Dimensioni (metriche) | 1.000 x 1.000 x 0.000 m |
| Dimensioni (imperiali) | 3.28 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
