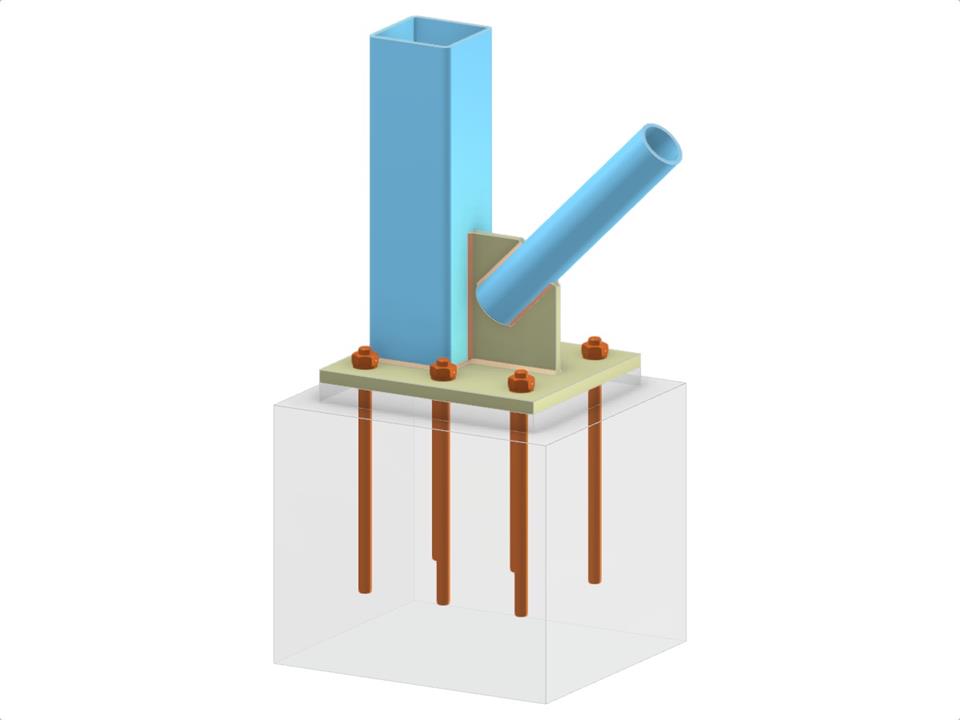

Tento model obsahuje podrobné konstrukční nastavení včetně základové patky sloupu s profily RHS, diagonálního ztužení CHS, patní desky a přípojných plechů. Ukazuje svařené diagonální spoje a kotevní prvky, které jsou nezbytné pro stabilitu a přenos zatížení. Integrace různých profilů a plechů demonstruje komplexní chování spojů, které je užitečné při návrhu a analýze konstrukcí.
Základová patka s přípojným plechem a svařovaným diagonálním spojem
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,037 t |
| Rozměry (metrické) | 1,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.28 x 3.28 x 0 feet |
