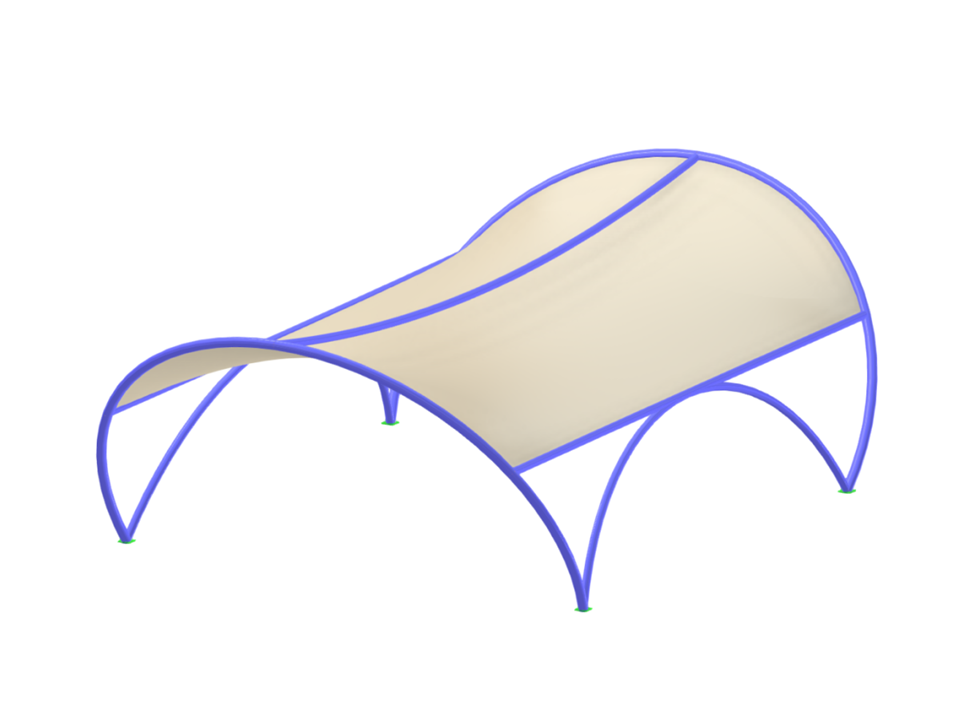

Questo modello presenta una struttura membranale tessile supportata da un telaio in acciaio, utilizzando il componente aggiuntivo di ricerca della forma in RFEM 6. Il processo di ricerca della forma viene impiegato per ottenere la forma più efficiente ed esteticamente gradevole per la membrana sotto i carichi e le condizioni al contorno dati. Questa combinazione di materiali e tecniche offre una soluzione robusta per l'architettura tensiva.
Struttura della membrana tessile su telaio in acciaio
| Numero di nodi | 12 |
| Numero di linee | 17 |
| Numero di aste | 17 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 2,404 t |
| Dimensioni (metriche) | 10,167 x 5,196 x 16,000 m |
| Dimensioni (imperiali) | 33.36 x 17.05 x 52.49 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
