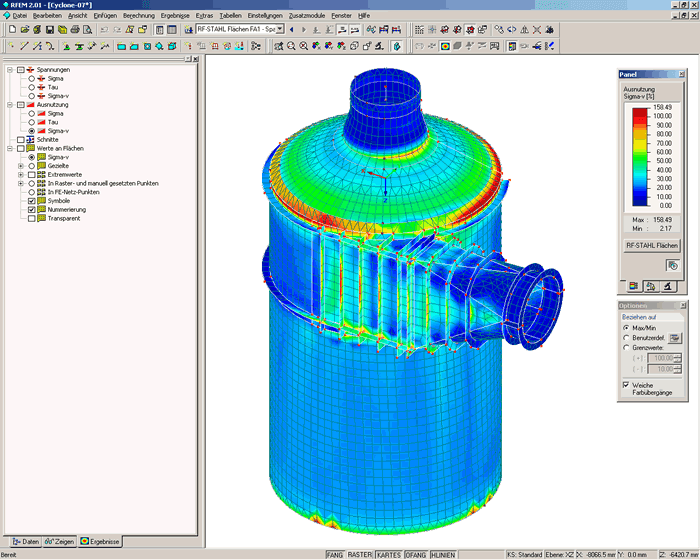

Ciclone con ingresso tangenziale

Il ciclone rappresenta un sistema di purificazione di gas per un forno metallurgico A nell'impianto del Belgo Mineira in Brasile.

Il ciclone tangenziale è utilizzato per la separazione di particelle di polvere e cenere. È progettato per una pressione interna di 1,9 bar (190 kN/m²) e una temperatura di 250 °C. Il materiale A516 (60) è stato utilizzato in conformità con la norma americana ASTM (corrisponde a P265GH secondo EN 10028).

Oltre ai carichi di servizio, l'analisi considera anche i carichi del vento. Inoltre, sono stati presi in considerazione gli effetti (forze e momenti finali contenuti) delle tubazioni in uscita e in entrata.



Specifiche del progetto
