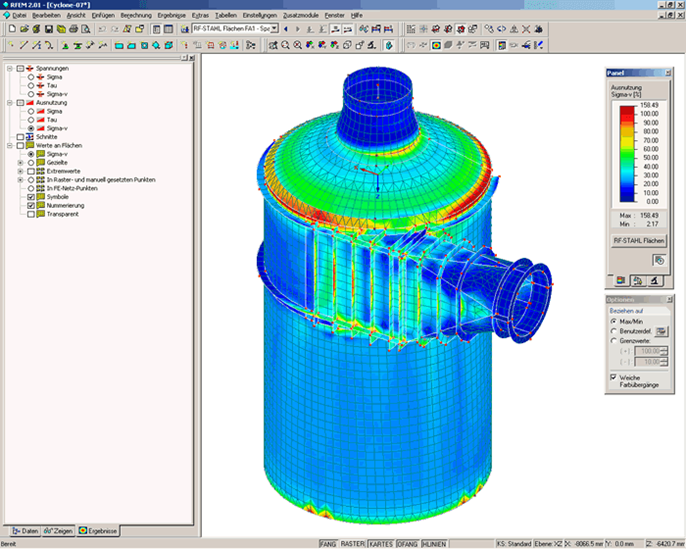

Styczny cyklon służy do oddzielania cząstek pyłu i popiołu. Zostało zaprojektowane dla ciśnienia wewnętrznego 1,9 bar (190 kN/m²) i temperatury 250 ° C. Materiał A516 (60) został użyty zgodnie z amerykańską normą ASTM (odpowiada P265GH zgodnie z EN 10028).
Oprócz obciążeń roboczych w analizie uwzględniono także obciążenia wiatrem. Uwzględniono także efekty (siły i momenty końcowe utwierdzenia) rurociągów wyjściowych i wejściowych.
