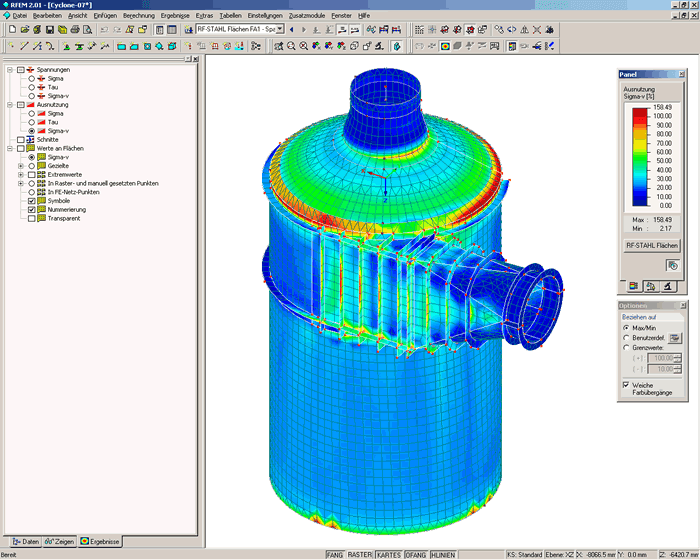

Cyklón slouží k oddělení prachových a popílkových částic. Je dimenzován na vnitřní tlak 1,9 bar (190 kN/m²) a teplotu 250°C. Jako materiál byl použit A516 (60) podle americké normy ASTM (odpovídá přibližně P265GH podle EN 10028).
Kromě provozního zatížení bylo třeba uvažovat zatížení větrem. Při návrhu bylo nutné také zohlednit zatížení od přívodního a odvodního potrubního vedení.
