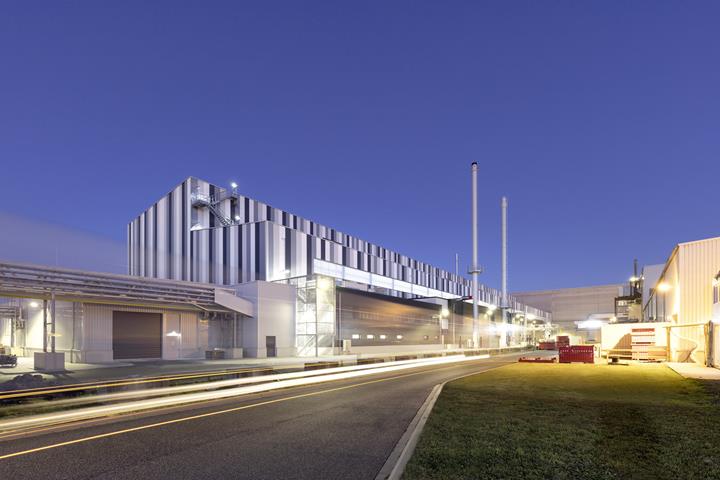

Capannone produttivo Hydro Aluminium, Grevenbroich, Germania

Progetto cliente

Committente Hydro Aluminium Rolled Products GmbH
www.hydro.com
General Contractor pbr Planungsbüro Rohling AG
www.pbr.de

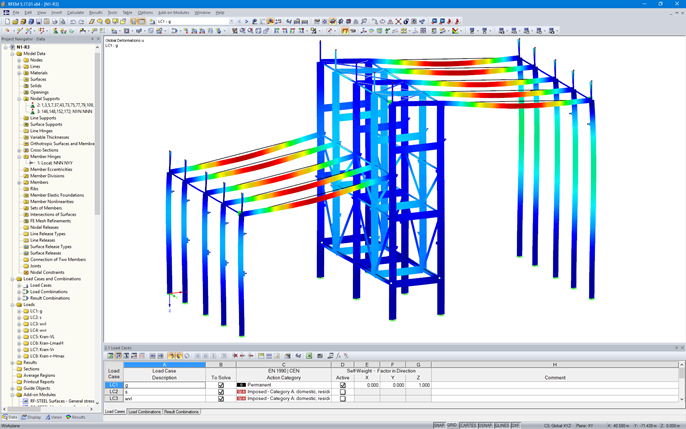

Dati di produzione del capannone (modello parziale)

In breve tempo, per la società Hydro Aluminium di Grevenbroich, è stata costruita una moderna struttura in alluminio con linee produttive sofisticate.

Il progetto della costruzione nei pressi di Düsseldorf copre un'area di circa 220  m di lunghezza e 120 m di larghezza. Comprende vari ponti di collegamento agli edifici esistenti, un capannone per la produzione a tre corsie con annesso magazzino a scaffalature verticali di 100 m di lunghezza e 30 m di altezza, ed una pavimentazione realizzata con la tecnologia slipform.

Durante questo progetto, il cliente Dlubal di Osnabrück era sia general contractor che responsabile della progettazione strutturale e per il calcolo della struttura produttiva in acciaio, ha utilizzato il RFEM, software con elementi finiti.

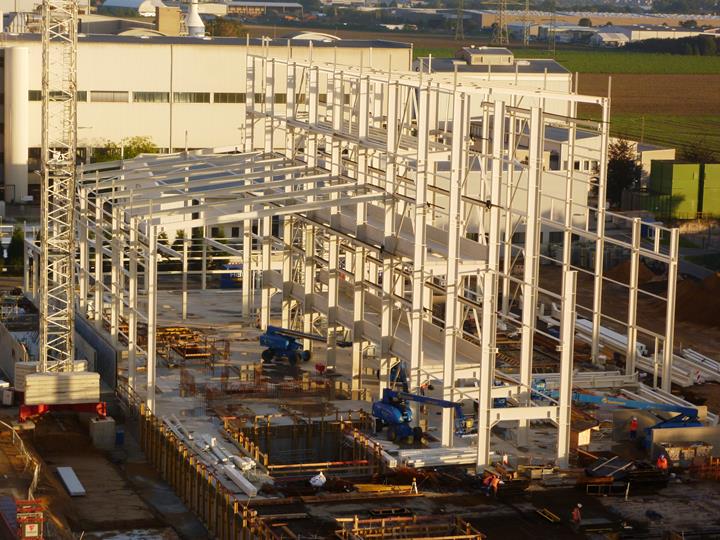

Struttura

Le dimensioni esterne del capannone di produzione sono circa Lung. x Larg. x Alt. = 44 m x 210 m x 28 m. Le distanze dei portali variano tra 4,5 e 6,0 m. Tutte le colonne sono fissate alla base.

La struttura con acciaio S 235 è stata protetta con un rivestimento colorato contro la corrosione. Il rivestimento del muro della sala è costituito da profili di cassette isolati e lamiere trapezoidali. È circondato da una base in cemento armato.
