Výrobní hala Hydro Aluminium, Grevenbroich, Německo

Projekt zákazníka

Investor Hydro Aluminium Rolled Products GmbH
www.hydro.com
Hlavní projektant pbr Planungsbüro Rohling AG
www.pbr.de

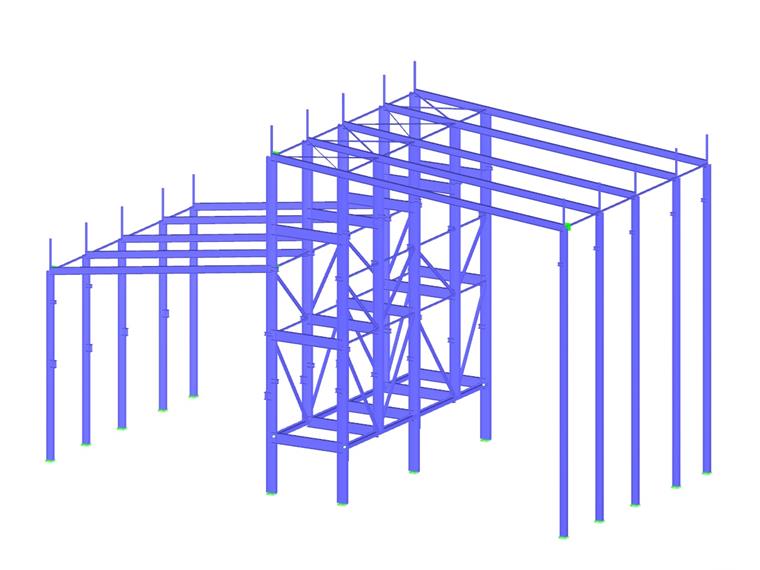

Údaje o výrobní hale (částečný model)

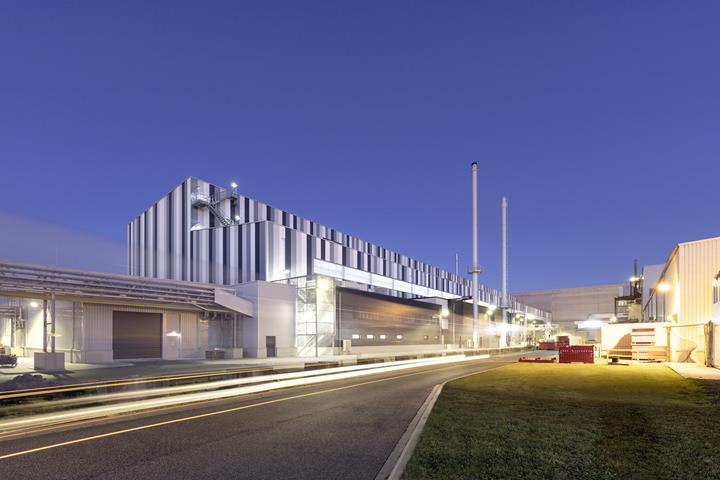

Během krátké doby byla pro společnost Hydro Aluminium v Grevenbroichu postavena moderní konstrukce výrobní haly se sofistikovanou technologií na zpracování hliníku.

Celý komplex v areálu blízko Düsseldorfu má přibližně 220 m na délku a 120 m na šířku. Zahrnuje různé spojovací mosty mezi trojlodní výrobní halou, přilehlými budovami a regálovým skladem dlouhým 100 m a vysokým 30 m, který byl postaven technologií posuvného bednění.

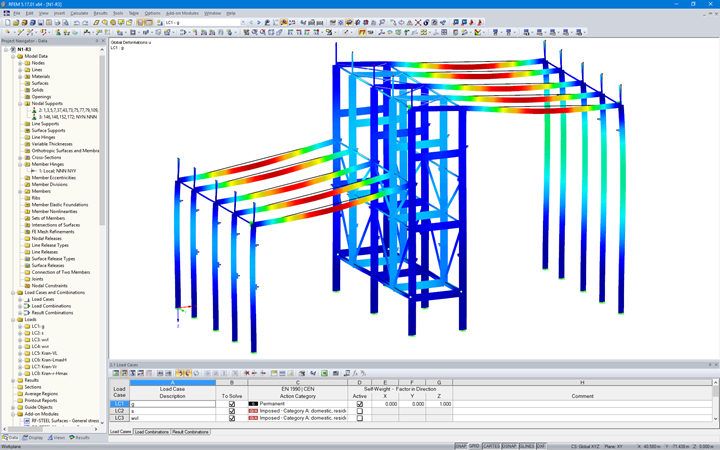

Zákazník společnosti Dlubal Software, firma pbr z Osnabrücku, která byla odpovědná za statický návrh tohoto projektu, byla zároveň také hlavním projektantem a návrh ocelové výrobní haly provedla v programu RFEM pro výpočty metodou konečných prvků.

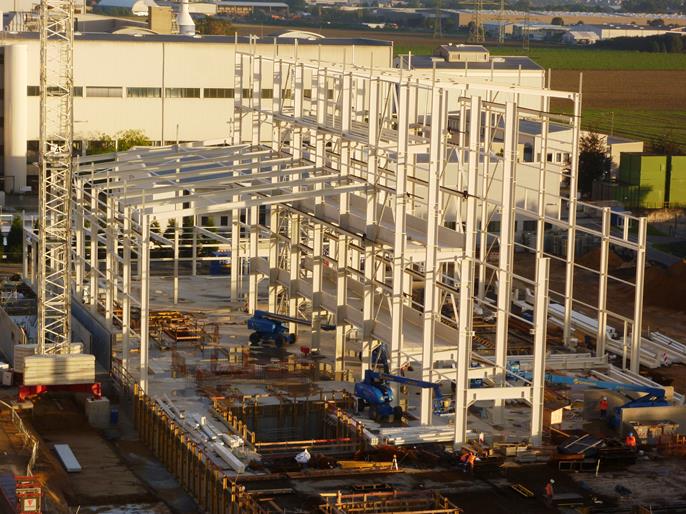

Konstrukce

Vnější rozměry výrobní haly činí přibližně D x Š x V = 210 m x 44 m x 28 m. Vzdálenost rámů se pohybuje mezi 4,5 a 6,0 m. Všechny sloupy jsou v patě vetknuty.

Konstrukce z oceli 235 je opatřena protikorozním barevným nátěrem. Plášť haly je složen z izolačních kazetových profilů a trapézových plechů. Pod ním je železobetonový sokl.
