Moduł dodatkowy dla RFEM 5
RF-JOINTS Timber - Steel to Timber

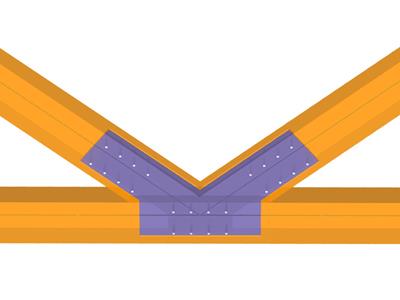

RF-JOINTS Timber - Steel for Timber Joints to moduł dodatkowy dla programu RFEM 5 umożliwiający wymiarowanie połączeń, w których drewniane pręty są ze sobą połączone pośrednio za pomocą stalowych blach. Moduł oferuje elementy łączące, takie jak sworznie, wkręty, gwoździe i śruby.

Parametry połączenia można importować z modułów dodatkowych RF-JOINTS Timber. Połączone pręty są importowane z modelu programu RFEM. Moduł automatycznie sprawdza, czy wszystkie warunki geometryczne są spełnione.

Wymiarowanie pośrednich połączeń drewnianych zgodnie z Eurokodem 5

Ogółem: 4

RF-/JOINTS Timber - Steel to Timber | Funkcje

Projektowanie połączeń przegubowych, nośnych i półsztywnych
Definicja do 5 stalowych płyt przekrojowych w belkach drewnianych
Do 8 prętów połączonych z jednym węzłem
Grubość płyty stalowej 5 mm – 40 mm
Wszystkie rozmiary łączników
Automatyczne sprawdzanie minimalnej odległości między łącznikami
Opcjonalne dowolne definiowanie rozstawu łączników
Definiowanie niesymetrycznych układów łączników (np. dowolnych łańcuchów wielokątnych)
Graficzne przedstawienie połączeń w module dodatkowym i w RFEM/RSTAB
Wszystkie wymagane obliczenia stali i drewna, w tym redukcja wartości przekrojów
Wymiarowanie poprzecznego zbrojenia rozciąganego (tylko dla EN 1995-1-1)
Eksport do RFEM/RSTAB mimośrodów prętów, które zostaną uwzględnione przy wyznaczaniu sił wewnętrznych
Długość sworznia opcjonalnie mniejsza niż szerokość przekroju (dla kołków drewnianych)
Eksport DXF geometrii połączenia
Obliczenia odporności ogniowej zgodnie z EN 1995-1-2

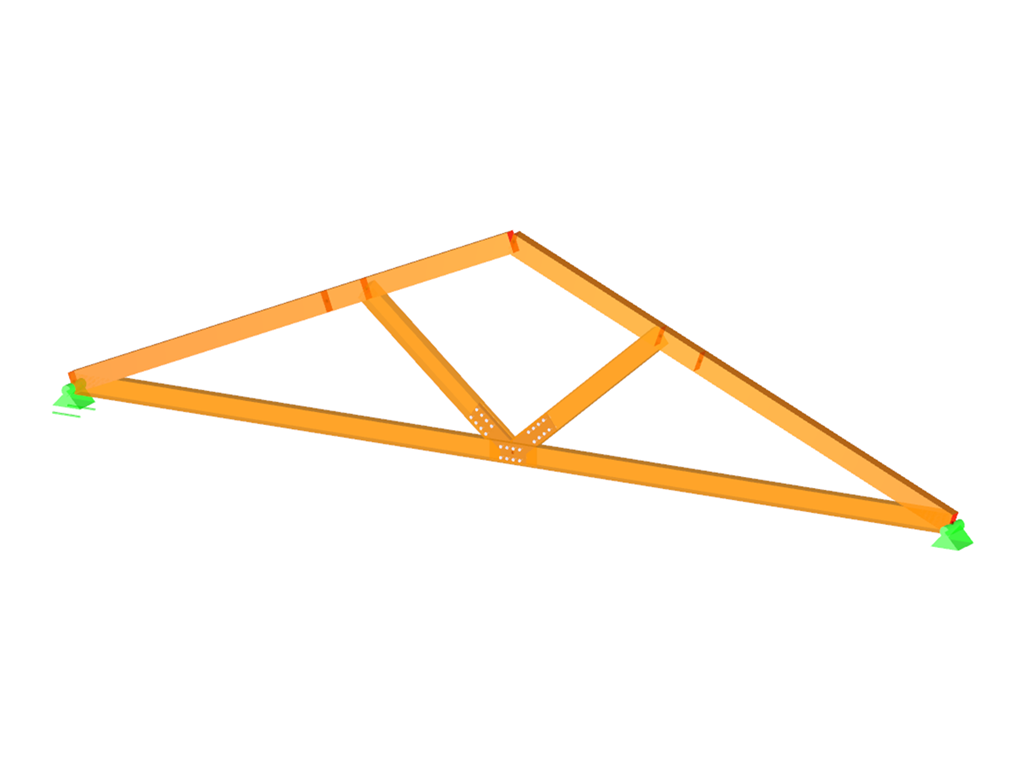

RF-/JOINTS Timber - Steel to Timber | Wprowadzanie danych

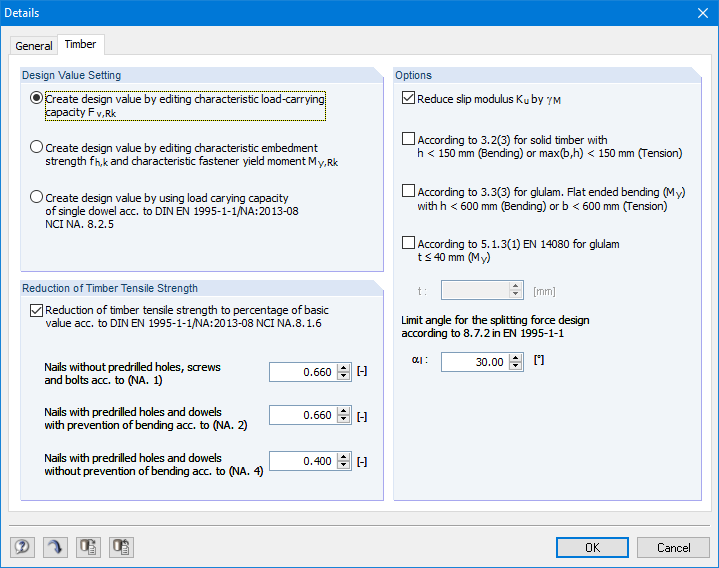

Najpierw należy wybrać typ połączenia, normę obliczeniową oraz materiał stalowej płyty i kołka. Aby przeprowadzić obliczenia zgodnie z EN 1995-1-1, można wybrać system sworzni SFS intec WS‑T. W takim przypadku odpowiedni materiał jest wstępnie ustawiony zgodnie z aprobatą techniczną producenta.

Połączone pręty są następnie importowane z modelu programów RFEM/RSTAB. Moduł dodatkowy automatycznie sprawdza, czy wszystkie warunki geometrii są spełnione. Alternatywnie, połączenie można zdefiniować ręcznie.

Obciążenie jest również importowane z programu RFEM/RSTAB lub, w przypadku ręcznej definicji połączenia, wprowadzane są obciążenia. W oknie Geometria wyświetlane są wymiary płyty stalowej oraz rozmieszczenie łączników.

RF-/JOINTS Timber - Steel to Timber | obliczenia

Po obliczeniach, moduł dodatkowy RF-/JOINTS Timber-Steel to Timber pokazuje sztywność połączenia dla wszystkich poszczególnych prętów. Moduł wyświetla następujące wyniki:

Minimalna odległość między trzpieniami
Nośność pojedynczego łącznika
Blachy (nośność i naprężenia wg Eurokodu 3 i AISC)
Analiza naprężeń wraz z redukcją przekrojów drewnianych
zniszczenie przy ścinaniu blokowym
Całkowita nośność (w tym określenie sztywności, rozciąganie poprzeczne zgodnie z EC 5 i inne)
Obliczenia odporności ogniowej zgodnie z EN 1995-1-2

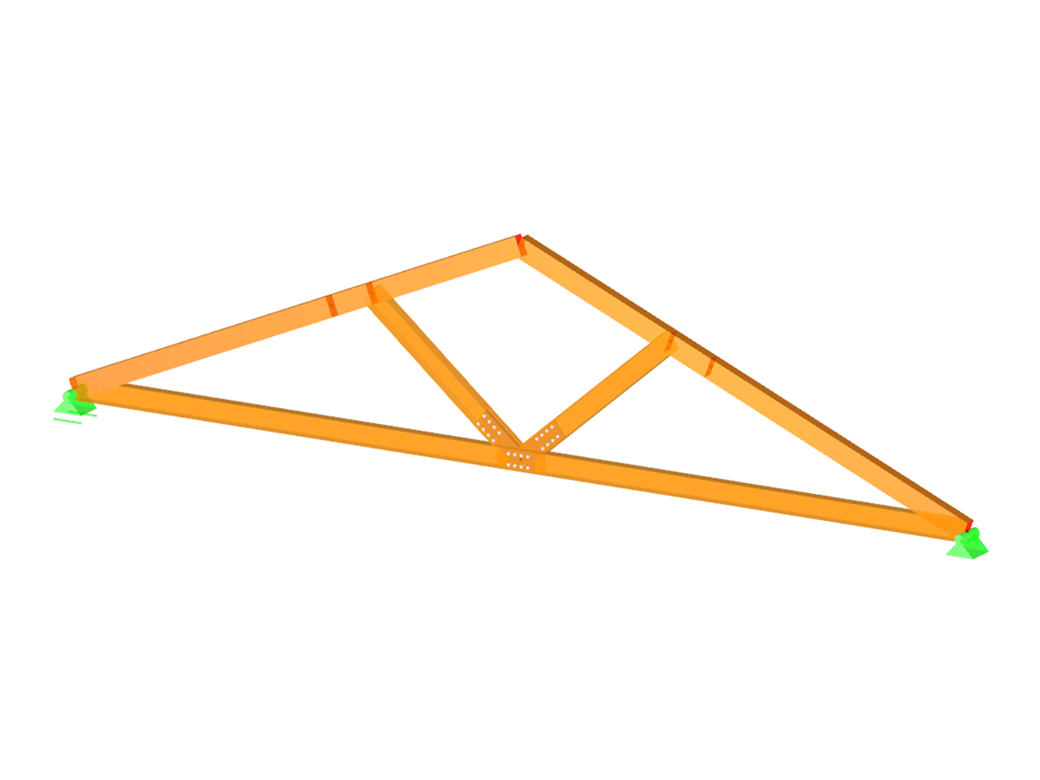

RF-/JOINTS Timber - Steel to Timber | Wyniki

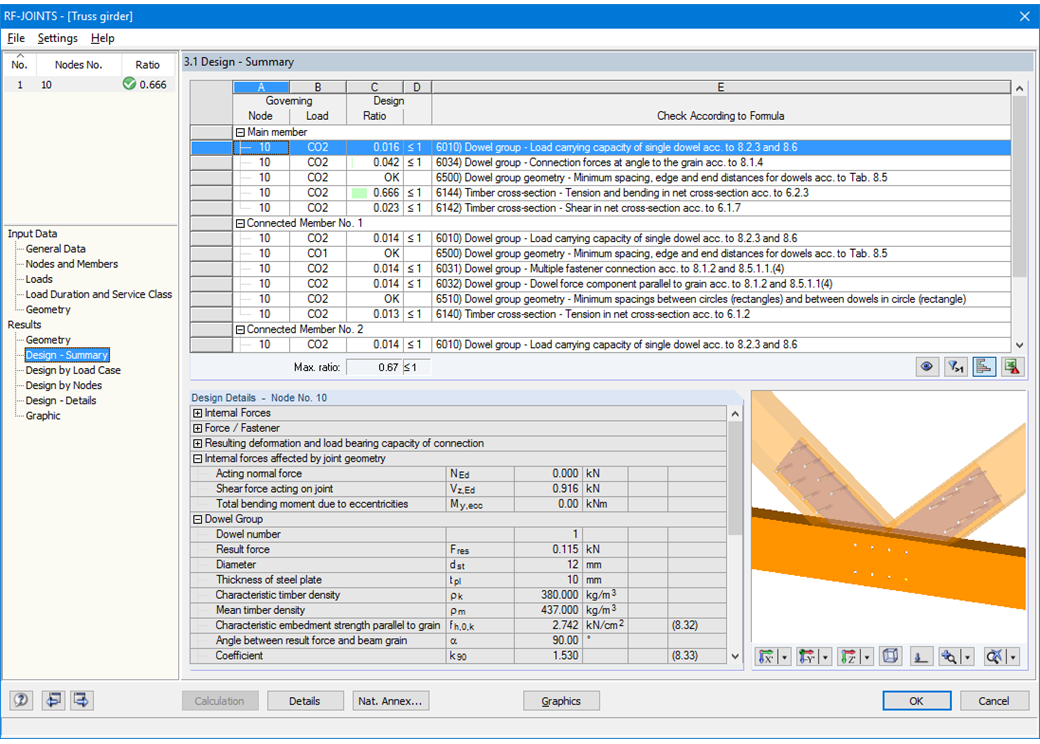

Główne wyniki wymiarowania połączenia są podzielone w grupach i przedstawiane w tabeli razem z geometrą połączenia. W kolejnych oknach wyników można zobaczyć wszystkie istotne szczegóły obliczeń.

Jednocześnie wyświetlane są także wymiary, właściwości materiałów i spoin istotnych dla konstrukcji połączenia, wszystkie dane mogą zostać uwzględnione w protokole wydruku. Podobnie aktywowany jest eksport do pliku DXF. Połączenia można zwizualizować w module RF-/JOINTS Timber - Steel to Timber lub w modelu RFEM/RSTAB.

Wszystkie grafiki można zintegrować w protokole wydruku programu RFEM/RSTAB lub wydrukować je bezpośrednio. Dzięki skalowaniu wyników, możliwa jest optymalna kontrola wizualna już na etapie projektowania.
