Generazione di carichi del vento basati su CFD per qualsiasi tipo di struttura
RWIND 3 viene utilizzato per determinare i carichi del vento sugli edifici. Oltre a un modello 3D, è sufficiente una descrizione del carico del vento. Il programma determina automaticamente tutti gli altri parametri per la simulazione del flusso, quindi l'analisi viene eseguita con la semplice pressione di un pulsante.
RWIND 3 è un programma stand-alone, ma può interagire anche con i programmi di analisi strutturale RFEM e RSTAB.

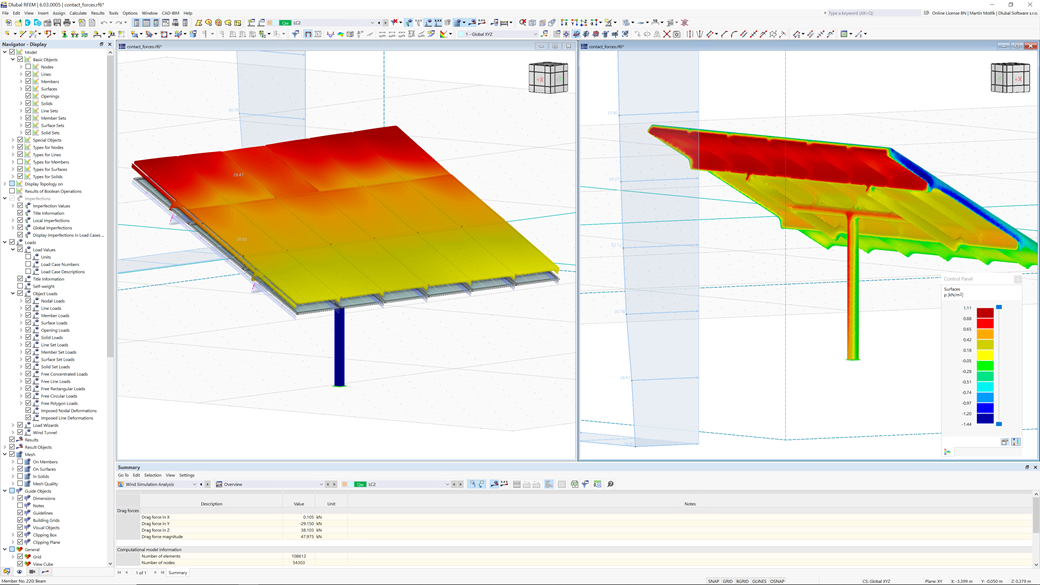

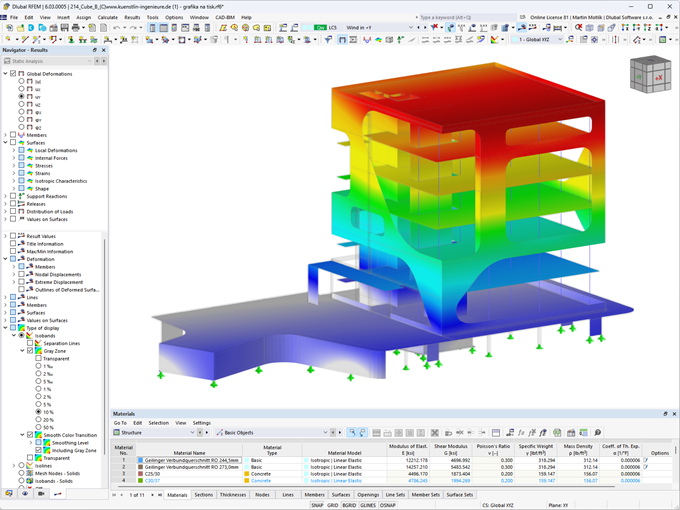

Il flusso di lavoro standard prevede la creazione di un modello in RFEM o RSTAB e l'esecuzione dell'analisi del vento in RWIND utilizzando una galleria del vento digitale. In questo caso, RWIND può essere eseguito in background. I carichi del vento determinati in RWIND vengono quindi applicati a RFEM e RSTAB.
RWIND è adatto non solo per l'ingegneria strutturale degli edifici, ma per tutte le strutture (anche quelle complesse).
Video: Calcolo dei carichi del vento con simulazione CFD
Struttura di container nella galleria del vento digitale in RWIND | © Modular Structural Consultants LLC
Calcolo dei carichi del vento con simulazione CFD
Calcolo dei carichi del vento con simulazione CFD
Video: Calcolo dei carichi del vento con simulazione CFD
Caratteristiche principali di RWIND 2023
Esempi di applicazione di RWIND 3
Grandezze della superficie

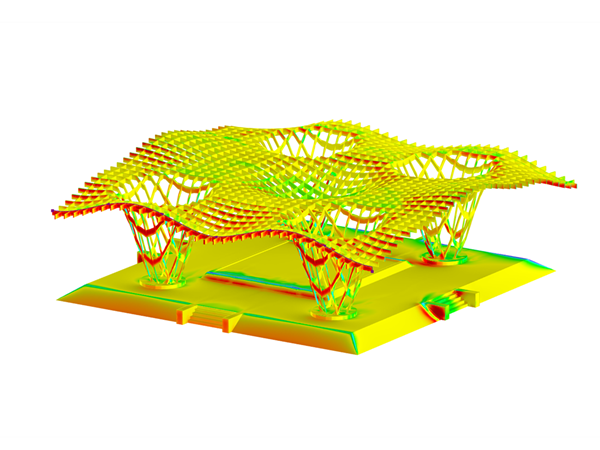

Qui puoi vedere una struttura a traliccio in legno con la visualizzazione della pressione sulle superfici. Per impostazione predefinita, la pressione indotta dal vento sulle superfici viene visualizzata come una "mappa dei colori": Ad ogni punto della superficie viene assegnato un valore di pressione.
Area di lavoro grafica
L area di lavoro grafica costituisce la maggior parte dell'interfaccia utente grafica. Lì è possibile creare il modello, applicare i carichi ed esaminare i risultati. Facendo clic o ruotando il cubo (tenere premuto il tasto sinistro del mouse mentre si sposta il puntatore), è possibile controllare la vista. In alternativa, è possibile utilizzare le funzioni del mouse per impostare la vista.
Navigatore
Il navigatore gestisce i dati del file in una struttura ad albero. Sul bordo inferiore, ci sono tre schede (quattro dopo il calcolo). Usali per passare da una scheda all'altra che controllano i dati, la visualizzazione, le viste e i risultati.
Barra di modifica - Simulazione
La Barra di modifica - Simulazione guida l'utente attraverso le impostazioni della simulazione, incluso il controllo di base dei singoli risultati della simulazione. Nella finestra, è possibile trovare una casella di risultati, un riferimento ad ulteriori modifiche del modello e i componenti per la modifica dei risultati.
Parametri di simulazione
Le finestre di dialogo dei parametri di simulazione guidano l'utente attraverso le impostazioni della simulazione del vento, ad esempio: Impostazione del comportamento del flusso transitorio o del profilo del vento.
Interfaccia utente intuitiva
Come in RFEM e RSTAB, l'interfaccia utente di RWIND si basa sul concetto CAD. Un navigatore con una finestra di modifica garantisce una facile navigazione e il controllo delle simulazioni. Nel navigatore, è possibile trovare le funzioni necessarie per controllare la visualizzazione del modello, inclusa la visualizzazione dei risultati. La finestra di modifica consente di controllare i risultati della simulazione, definire le loro proprietà ed eseguire le singole simulazioni, come l'animazione del flusso o la visualizzazione dei campi di pressione o velocità del vento.
Inoltre, RWIND offre un'interfaccia utente intuitiva, che consente di controllare e personalizzare facilmente le simulazioni. Dlubal Software è costantemente al lavoro su aggiornamenti e miglioramenti delle funzionalità esistenti. Le caratteristiche utili di RWIND includono:
RFEM 6 / RSTAB 9
Per modellare i corpi in RWIND, RFEM offre un'applicazione speciale. In essa, è possibile definire le direzioni del vento da analizzare tramite posizioni angolari relative attorno all'asse verticale del modello.
RWIND 3

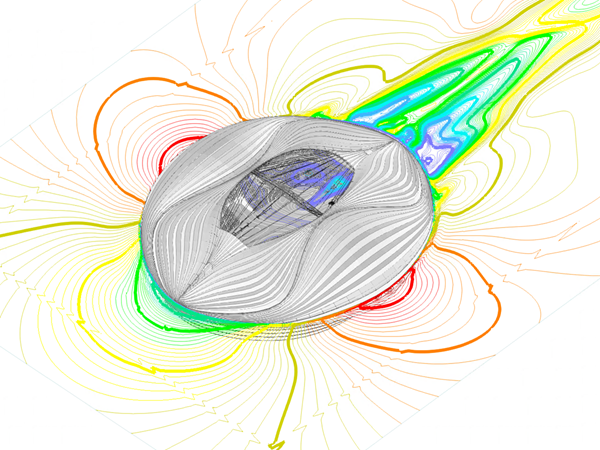

RWIND utilizza un modello CFD numerico (Computational Fluid Dynamics) per simulare i flussi d'aria attorno ai tuoi oggetti utilizzando una galleria del vento digitale.
RWIND 3 Basic
RWIND 3 Pro
Calcolo del flusso stazionario

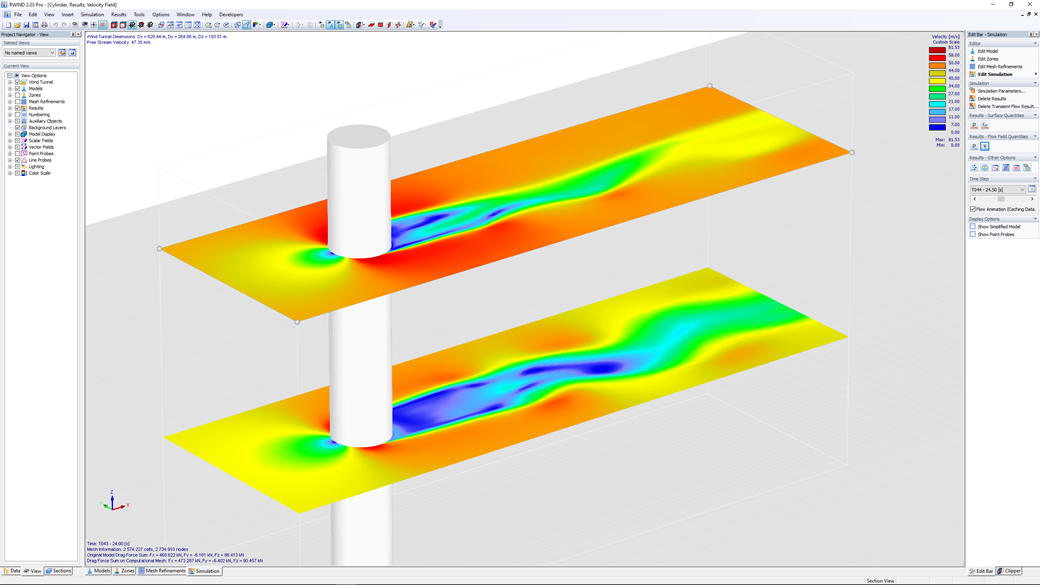

Calcolo del flusso transitorio
Modello di turbolenza a flusso stazionario: RAS k-ε, k-ω

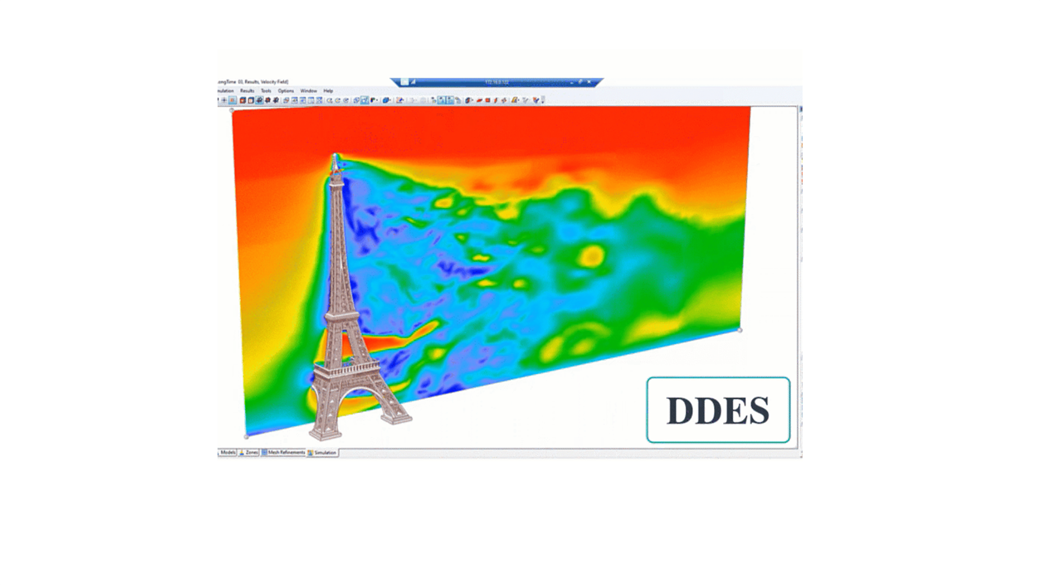

Modello di turbolenza del flusso transitorio: Spalart-Allmaras DDES

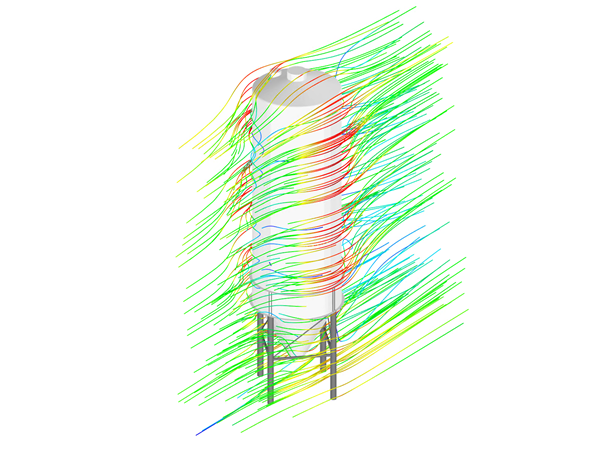

Traiettorie di particelle fluide nel flusso transitorio
Permeabilità, superfici permeabili
Utilizza RWIND 2 Pro per applicare facilmente una permeabilità a una superficie. Tutto ciò che serve è la definizione del coefficiente di Darcy D, del coefficiente di inerzia I e della lunghezza del mezzo poroso nella direzione del flusso L,per definire una condizione al contorno di pressione tra la parte anteriore e quella posteriore di una zona porosa. Grazie a questa impostazione, si ottiene il flusso attraverso questa zona con una visualizzazione dei risultati in due parti su entrambi i lati dell'area della zona.
Tipo di oggetto nuvola di punti

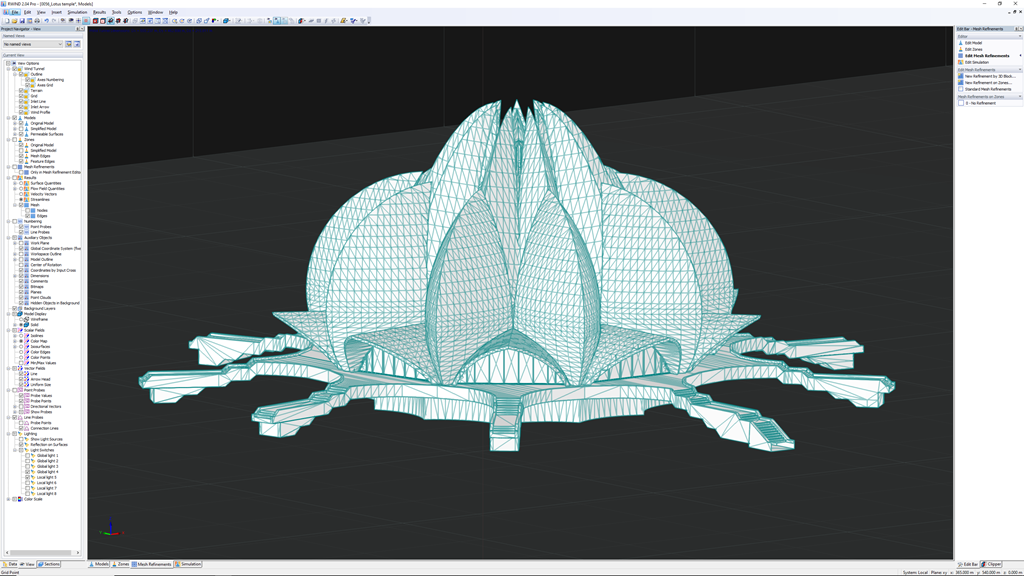

Editor modello (creazione modello, riparazione modello,...)
Modifica funzioni oggetto
Editor del terreno
Oggetti ausiliari
Dati di verifica nelle sonde
