Armature di precompressione per RFEM 6
  • Precompresso
  • Cavi
  • Calcestruzzo аrmato

Armature di precompressione per RFEM 6

Con l'add-on Armature di precompressione per RFEM 6, potenziate i vostri calcoli con la modellazione realistica di cavi pre tesi e post-tesi. Grazie alla definizione 3D libera della geometria dei cavi e alla completa integrazione nel calcolo agli elementi finiti, otterrete una soluzione precisa e potente per strutture in calcestruzzo complesse.

Scarica versione di prova gratuita
Illustrazione 3D di una trave in calcestruzzo a campata unica con trefoli di precompressione visibili, che dimostra il posizionamento dei trefoli.

Modellazione e verifica accurata della pretensione

Attraverso l'integrazione diretta di elementi pretesi in 3D nel metodo degli elementi finiti (FEM), si ottengono risultati realistici e precisi nel calcolo di componenti in calcestruzzo precompresso. Gli ingegneri possono facilmente modellare, analizzare e ottimizzare gli effetti della precompressione sull'intera struttura.

  • Considerazione esatta delle forze interne determinate staticamente e indeterminate staticamente dovute alla precompressione
  • Assegnazione automatica dei cavi di precompressione a tralicci in calcestruzzo e a nervature
  • Analisi dettagliata delle tensioni in travi di calcestruzzo e nei cavi di precompressione secondo le verifiche dello stato limite di esercizio (GZG)
Modello di trave in calcestruzzo che mostra l'armatura precompressa con momenti flettenti My, diff, utilizzando la tecnologia dell'add-on RFEM 6 Tendon.
Modello di trave in calcestruzzo con rappresentazione dell'armatura pretesa e dei momenti flettenti My, diff

Funzioni principali di Add-on Armature di precompressione

Download versione di prova completa di 90 giorni

Scopri i vantaggi

  • Database dei materiali in acciaio di pretensione aggiornata secondo EN 10348
  • Definizione 3D gratuita della geometria della pretensione utilizzando il catalogo dei tipi di linea RFEM 6
  • Assegnazione multipla di cavi a aste e set di aste di calcestruzzo con collegamento automatico
  • Definizione individuale della geometria dei cavi con API II (Python)
  • Rapido aggiornamento della geometria dei cavi tramite API
  • Considerazione delle fasi costruttive con addon "Fasi costruttive"
  • Analisi delle tensioni in SLE in travi in calcestruzzo e cavi con l'addon "Analisi tensioni-deformazioni"

Funzionalità avanzata

Utilizzando l'API II aperta, le geometrie dei tendon possono essere adattate e assegnate in modo efficiente più volte. La possibilità di considerare modelli di materiali non lineari e la possibilità di pretensione sequenziale ampliano significativamente i campi di applicazione.

  • Rapido adattamento della geometria dei tendon tramite Dlubal API, inclusa una definizione personalizzata con Python
  • Assegnazione automatica multipla dei tendon a aste in calcestruzzo e nervature
  • Integrazione nei calcoli dello stato di costruzione con l'add-on "Fasi costruttive" per una simulazione realistica del processo di costruzione
  • Modellazione avanzata dei materiali tramite add-on "Comportamento non lineare del materiale"

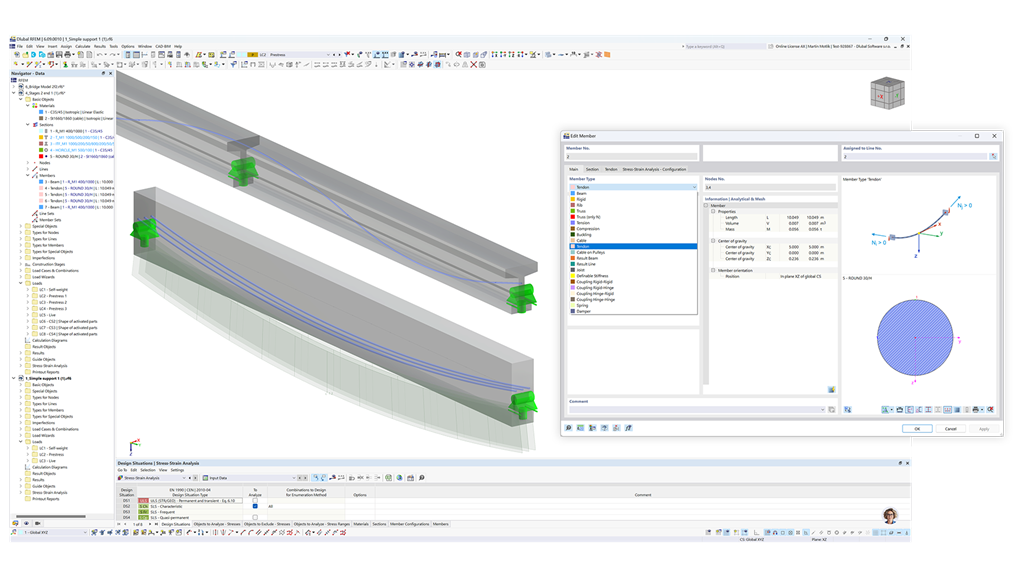

Modello di trave in calcestruzzo con armatura pretesa e finestra delle impostazioni per trefoli in RFEM 6.
Modello di trave in calcestruzzo con armatura pretensionata e un finestra di dialogo delle impostazioni per aste di tipo fune in RFEM 6

Progettazione di superfici piane e tubolari precompresse

Disporre i cavi direttamente in superfici planari e tubolari in RFEM 6. Il software rileva automaticamente i cavi all'interno di queste superfici e li collega di conseguenza, consentendo un'introduzione precisa dei carichi di precompressione. I parametri globali permettono un controllo centralizzato dei valori di precompressione, semplificando il processo di modellazione per geometrie complesse come lastre, gusci e strutture tubolari.

Vai al video esplicativo
Visualizzazione delle tendini all'interno di superfici piane e tubolari nelle costruzioni

Inizia con i modelli scaricabili

Illustration of a single-span concrete beam showing prestressing tendons using RFEM 6 with various reinforcement types.
Trave in cemento armato a campata unica con trefoli di precompressione

Questo modello presenta una trave in calcestruzzo a campata unica con cavi di precompressione. Include sei tipi distinti di travi in cemento armato semplicemente appoggiate contenenti cavi.

Detailed view of a concrete T-beam with tendon reinforcement and integrated slab modeled for analysis.
Trave a T in calcestruzzo con trefoli

Questo modello è una trave a T in calcestruzzo rinforzata con cavi, integrata con una soletta in calcestruzzo. Il rinforzo con cavi migliora la capacità strutturale della trave.

A reinforced concrete continuous beam featuring integrated tendons used for prestressing reinforcement to enhance structural performance.
Trave continua in calcestruzzo armato con trefoli integrati

Questo modello presenta una trave continua in calcestruzzo armato con cavi integrati per il precompressione. Dimostra l'applicazione del componente aggiuntivo Tendons in RFEM 6.

Simulation of a single-span beam with and without prestressing tendons using construction stages for structural analysis.
Trave a campata semplice con trefoli pre-tesi

Questo modello mostra una trave a campata unica in due configurazioni: una volta come una trave appoggiata semplice standard e un'altra volta potenziata con cavi precompressi. Utilizzando il componente aggiuntivo Fasi di Costruzione, il modello simula l'introduzione graduale di questi cavi.

Modelli da scaricare

Add-on consigliati per la verifica di tendon

Per lavorare con i cavi nella prima fase di sviluppo, consigliamo i seguenti add-on per RFEM 6:

Add-on

Analisi tensioni-deformazioni

Nel add-on Analisi tensioni-deformazioni, è possibile eseguire un'analisi generale delle tensioni.

Scarica
Rappresentazione grafica dell'analisi tensioni-deformazioni con il software RFEM 6, che mostra la distribuzione delle tensioni in un elemento strutturale Rappresentazione grafica dell'analisi tensioni-deformazioni con il software RFEM 6, che mostra la distribuzione delle tensioni in un elemento strutturale
Add-on

Analisi delle fasi costruttive

Può garantire che il processo di costruzione delle strutture (aste, superfici e solidi) sia considerato in RFEM.

Prossimamente per Tendon
Visualizzazione dell'analisi delle fasi costruttive per RFEM 6 che illustra il processo di modellazione a fasi. Visualizzazione dell'analisi delle fasi costruttive per RFEM 6 che illustra il processo di modellazione a fasi.
