Spannglieder für RFEM 6
  • Spannbeton
  • Tendons
  • Stahlbeton

Spannglieder für RFEM 6

Mit dem Add-on Spannglieder für RFEM 6 erweitern Sie Ihre Berechnungen um die realistische Modellierung von vorgespannten und nachträglich vorgespannten Spanngliedern. Dank der freien 3D-Definition der Spanngliedgeometrie und der vollständigen Integration in die Finiten-Elemente-Berechnung erhalten Sie eine präzise und leistungsstarke Lösung für anspruchsvolle Betontragwerke.

Kostenlose Testversion herunterladen

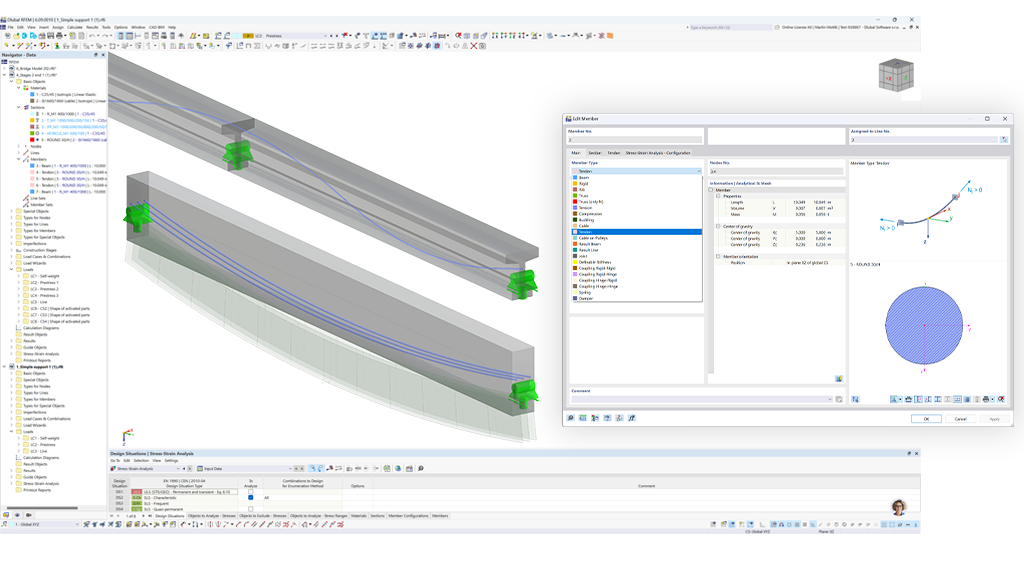

3D-Darstellung eines Einfeldbetonträgers mit sichtbaren Spanngliedern, die die Platzierung der Spannglieder veranschaulicht.

Präzise Modellierung und Berechnung der Vorspannung

Durch die direkte 3D-Integration vorgespannter Elemente in die Finite-Elemente-Methode (FEM) erhalten Sie realistische und präzise Ergebnisse bei der Berechnung vorgespannten Betonbauteilen. Ingenieure können die Auswirkungen der Vorspannung auf die gesamte Struktur einfach modellieren, analysieren und optimieren.

  • Exakte Berücksichtigung statisch bestimmter und statisch unbestimmter innerer Kräfte durch Vorspannung
  • Automatische Zuordnung von Spanngliedern zu Betonstäben und Rippen
  • Detaillierte Spannungsanalyse in Betonträgern und Spanngliedern gemäß GZG-Nachweisen

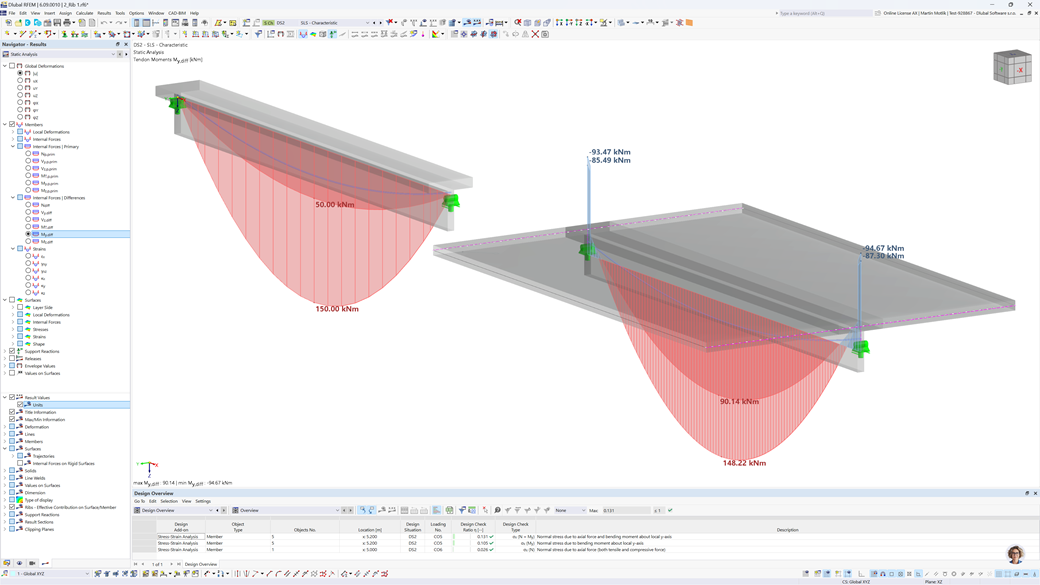

Modell eines Betonträgers mit vorgespannter Bewehrung und Biegemomenten My, diff, mit der Technologie des RFEM 6-Add-Ons Spannglieder.
Betonträgermodell mit Darstellung der vorgespannten Bewehrung und Biegemomente My, diff

Hauptmerkmale des Add-ons Spannglieder

90-Tage-Vollversion zum Testen herunterladen

Entdecken Sie die Vorteile

  • Aktualisierte Spannstahl-Materialdatenbank gemäß EN 10348
  • Freie 3D-Definition der Spanngliedgeometrie unter Verwendung des RFEM6-Linientypenkatalogs
  • Mehrfachzuordnung von Spanngliedern zu Betonstäben und Betonstabsätzen mit automatischer Verbindung
  • Individuelle Definition der Spanngliedgeometrie mit API II (Python)
  • Schnelle Aktualisierung der Spanngliedgeometrie durch Verwendung von API
  • Berücksichtigung von Bauphasen mit AddOn „Bauphasen“
  • Analyse von GZG-Spannungen in Betonträger und Spannglied mit dem AddON „Spannungs-Dehnungs-Analyse“

Erweiterte Funktionalität

Durch die Nutzung der offenen API II können Spanngliedgeometrien effizient angepasst und mehrfach zugewiesen werden. Die Berücksichtigung nichtlinearer Materialmodelle und die Möglichkeit der sequenziellen Vorspannung erweitern die Anwendungsbereiche erheblich.

  • Schnelle Anpassung der Spanngliedgeometrie über Dlubal API, einschließlich individueller Definition mit Python
  • Automatische Mehrfachzuordnung von Spanngliedern zu Betonstäben und Rippen
  • Integration in Bauzustandsberechnungen mit dem Add-On „Bauphasen“ für eine realistische Simulation des Bauablaufs
  • Erweiterte Materialmodellierung durch das Add-On „Nichtlineares Materialverhalten“

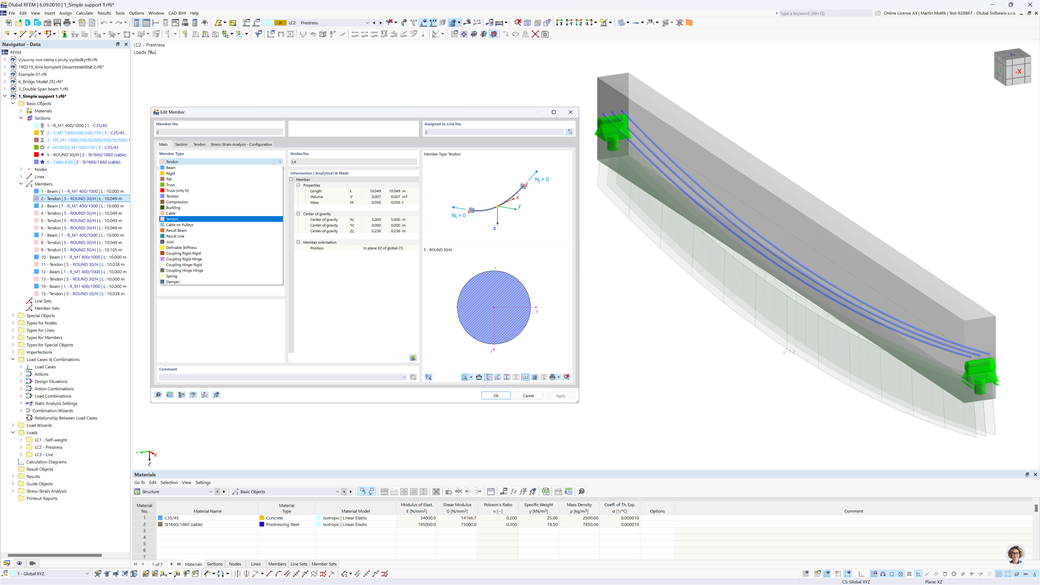

Betonträgermodell mit Spannbewehrung und einem Einstellungsdialog für Spannglieder in RFEM 6.
Modell einer Betonträger mit Spannbewehrung und ein Einstellungsdialog für Seilstäbe in RFEM 6

Bemessung vorgespannter ebener und rohrförmiger Flächen

Ordnen Sie in RFEM 6 Spannglieder direkt in ebenen und rohrförmigen Flächen an. Die Software erkennt automatisch Spannglieder innerhalb dieser Flächen und verbindet sie entsprechend, sodass Vorspannungslasten präzise eingeleitet werden können. Globale Parameter ermöglichen eine zentrale Steuerung der Vorspannungswerte und optimieren so den Modellierungsprozess für komplexe Geometrien wie Platten, Schalen und Rohrkonstruktionen.

Zum Erklärvideo
Spannglieder innerhalb von ebenen und rohrförmigen Flächen im Bauwesen visualisiert.

Beginnen Sie mit den herunterladbaren Modellen

Abbildung eines Einfeldträgers aus Beton mit Darstellung von Spanngliedern unter Verwendung von RFEM 6 mit verschiedenen Bewehrungsarten.
Einfeldträger aus Beton mit Spanngliedern

Dieses Modell enthält einen Einfeld-Betonträger mit Spanngliedern. Es beinhaltet sechs verschiedene Arten von einfach gestützten Stahlbetonträgern mit Spanngliedern.

Detailansicht eines T-Trägers aus Beton mit Spanngliedbewehrung und integrierter Platte, modelliert für die Analyse.
T-Träger aus Beton mit Spanngliedern

Bei diesem Modell handelt es sich um einen mit Spanngliedern bewehrten T-Träger aus Beton, integriert mit einer Betonplatte. Die Bewehrung mit Spanngliedern erhöht die Tragfähigkeit des Trägers.

Ein Stahlbeton-Durchlaufträger mit integrierten Spanngliedern, die für die Spannbewehrung verwendet werden, um die strukturelle Leistung zu verbessern.
Durchlaufträger aus Stahlbeton mit integrierten Spanngliedern

Dieses Modell zeigt einen Stahlbeton-Durchlaufträger mit integrierten Spanngliedern für die Vorspannbewehrung. Es demonstriert die Anwendung des Add-Ons 'Spannglieder' in RFEM 6.

Simulation eines Einfeldträgers mit und ohne Spannglieder unter Verwendung von Bauzuständen für die statische Berechnung.
Einfeldträger mit Vorspanngliedern

Dieses Modell zeigt einen Einfeldträger in zwei Konfigurationen: einmal als normaler, einfach gelagerter Träger und einmal mit vorgespannten Spanngliedern verstärkt. Unter Verwendung des Add-Ons für Bauzustände simuliert das Modell die schrittweise Einbringung dieser Spannglieder.

Modelle zum Herunterladen

Empfohlene Add-Ons für die Spanngliedbemessung

Für die Arbeit mit Spanngliedern in der ersten Entwicklungsphase empfehlen wir die folgenden Add-Ons für RFEM 6:

Add-On

Spannungs-Dehnungs-Berechnung

Mit dem Add-On Spannungs-Dehnungs-Berechnung können Sie einen allgemeinen Spannungsnachweis durchführen.

Herunterladen
Grafische Darstellung der Spannungs-Dehnungs-Berechnung mit der Software RFEM 6, die die Spannungsverteilung in einem Bauelement zeigt. Grafische Darstellung der Spannungs-Dehnungs-Berechnung mit der Software RFEM 6, die die Spannungsverteilung in einem Bauelement zeigt.
Add-On

Analyse von Bauzuständen

Es kann sicherstellen, dass der Konstruktionsprozess von Strukturen (Stab-, Flächen- und Volumenkonstruktionen) in RFEM berücksichtigt wird.

Demnächst für Spannglieder
Visualisierung der Analyse von Bauzuständen für RFEM 6 zur Veranschaulichung des phasenweisen Modellierungsprozesses. Visualisierung der Analyse von Bauzuständen für RFEM 6 zur Veranschaulichung des phasenweisen Modellierungsprozesses.
