Sploty kabli dla RFEM 6

Beton sprężony
Cięgna
Żelbet

Sploty kabli dla RFEM 6

Dzięki dodatkowemu modułowi Kable sprężające do RFEM 6 rozszerzasz swoje obliczenia o realistyczne modelowanie kabli sprężających i kabli sprężających zakotwionych na budowie. Dzięki swobodnej definicji geometrii kabli sprężających w 3D i pełnej integracji z obliczeniami metodą elementów skończonych otrzymujesz precyzyjne i wydajne rozwiązanie dla wymagających konstrukcji betonowych.

Pobierz wersję testową

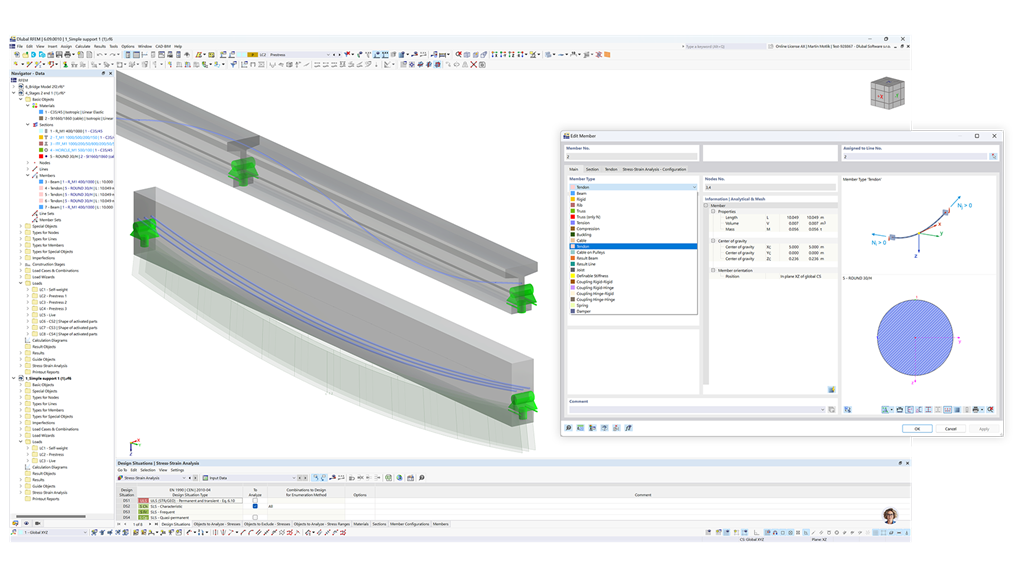

Rysunek poglądowy 3D jednoprzęsłowego żelbetowego z widocznymi kablami sprężającymi, przedstawiający rozmieszczenie kabli.

Precyzyjne modelowanie i obliczanie sprężenia

Dzięki bezpośredniej integracji 3D napiętych elementów w metodę elementów skończonych (MES) uzyskasz realistyczne i precyzyjne wyniki przy obliczaniu sprężonych elementów betonowych. Inżynierowie mogą z łatwością modelować, analizować i optymalizować wpływ sprężania na całą konstrukcję.

Dokładne uwzględnienie statycznie wyznaczalnych i statycznie niewyznaczalnych wewnętrznych sił przez sprężanie
Automatyczne przypisanie cięgien do prętów betonowych i żeber
Szczegółowa analiza naprężeń w belkach betonowych i cięgnach zgodnie z weryfikacjami stanu granicznego użytkowalności (GZG)

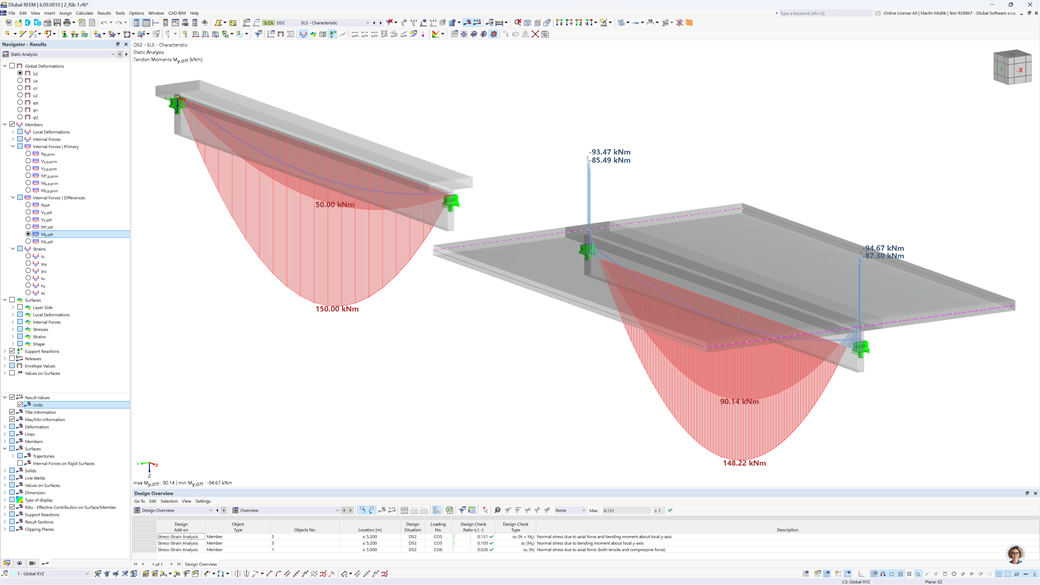

Model belki betonowej z wizualizacją zbrojenia sprężonego i momentów zginających My, diff

Poznaj zalety

Zaktualizowana baza danych materiałów zbrojeniowych zgodnie z EN 10348
Dowolna definicja geometryczna cięgien sprężających 3D z wykorzystaniem katalogu typów linii RFEM 6
Wielokrotne przyporządkowanie cięgien sprężających do prętów betonowych i zestawów prętów betonowych z automatycznym połączeniem

Indywidualne definiowanie geometryczne kabli sprężających przy użyciu API II (Python)
Szybka aktualizacja geometrii kabli sprężających za pomocą API
Uwzględnienie etapów budowy dzięki dodatkowi Etapy budowy
Analiza naprężeń w stanie granicznym użytkowalności w dźwigarze betonowym i kablach sprężających dzięki dodatkowi Analiza naprężeniowo-odkształceniowa

Rozszerzona funkcjonalność

Poprzez wykorzystanie otwartego API II, geometrie cięgien można efektywnie dostosowywać i przypisywać wielokrotnie. Uwzględnienie nieliniowych modeli materiałowych oraz możliwość sekwencyjnego napinania znacznie rozszerzają obszary zastosowań.

Szybkie dostosowywanie geometrii cięgien poprzez Dlubal API, w tym indywidualna definicja z użyciem Pythona
Automatyczne wielokrotne przypisywanie cięgien do prętów betonowych i żeber
Integracja w obliczeniach stanów budowy z dodatkiem „Fazy budowy” dla realistycznej symulacji przebiegu budowy
Zaawansowane modelowanie materiałowe przez dodatek „Nieliniowe zachowanie materiału”

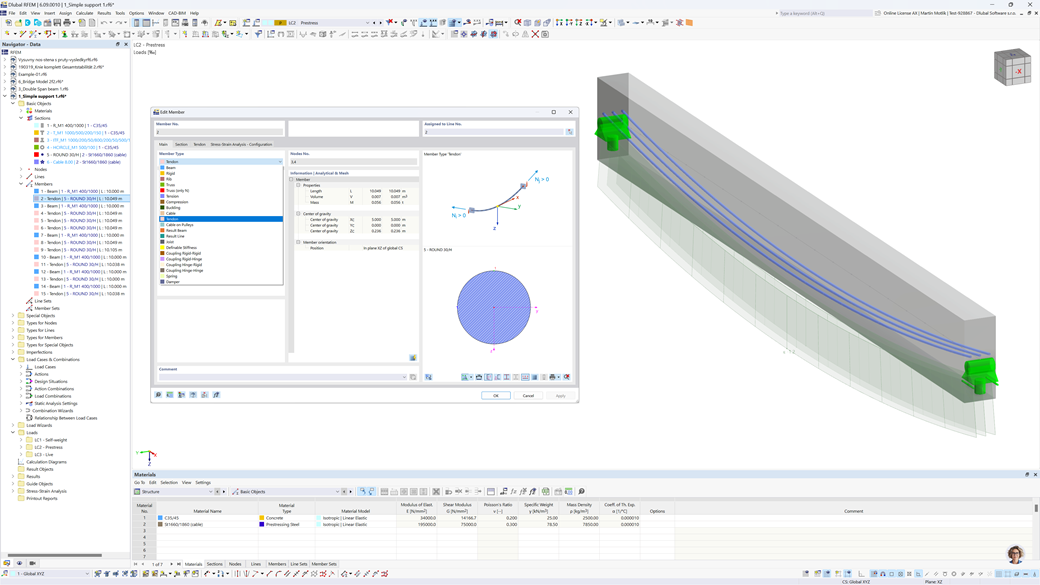

Model żelbetowego belki zbrojonego sprężanego z oknem dialogowym ustawień prętów typu linowych w programie RFEM 6

Projektowanie powierzchni płaskich i rurowych ze wstępnym sprężeniem

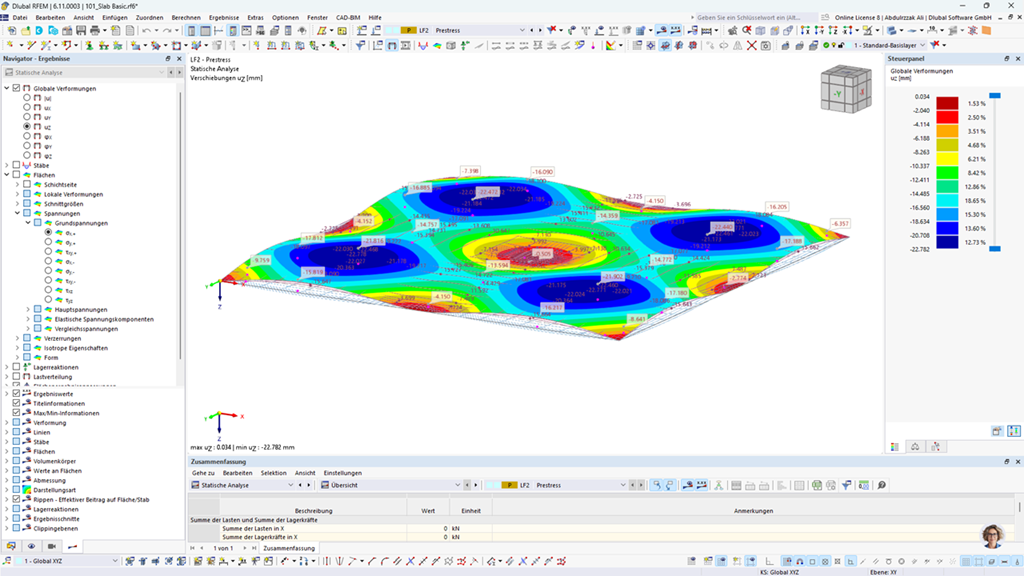

Układaj kable sprężające bezpośrednio na powierzchniach płaskich i rurowych w RFEM 6. Oprogramowanie automatycznie wykrywa kable sprężające wewnątrz tych powierzchni i odpowiednio je łączy, co umożliwia precyzyjne wprowadzenie obciążeń sprężających. Globalne parametry umożliwiają centralne sterowanie wartościami sprężania, usprawniając proces modelowania dla skomplikowanych geometrii, takich jak płyty, powłoki i konstrukcje rurowe.

Przejdź do objaśniającego wideo

Illustration of a single-span concrete beam showing prestressing tendons using RFEM 6 with various reinforcement types.

Jednoprzęsłowa belka betonowa z cięgnami sprężającymi

Ten model zawiera jednoprzęsłową belkę betonową z cięgnami sprężającymi. Obejmuje on sześć różnych typów swobodnie podpartych belek żelbetowych zawierających cięgna.

Detailed view of a concrete T-beam with tendon reinforcement and integrated slab modeled for analysis.

Betonowy dźwigar teowy z cięgnami

Ten model to betonowy dźwigar teowy wzmocniony cięgnami, zintegrowany z betonową płytą. Wzmocnienie cięgnami zwiększa wytrzymałość konstrukcyjną dźwigara.

A reinforced concrete continuous beam featuring integrated tendons used for prestressing reinforcement to enhance structural performance.

Żelbetowa belka ciągła ze zintegrowanymi cięgnami

Ten model prezentuje żelbetową belkę ciągłą z zintegrowanymi cięgnami do zbrojenia sprężającego. Pokazuje zastosowanie rozszerzenia Cięgna w RFEM 6.

Simulation of a single-span beam with and without prestressing tendons using construction stages for structural analysis.

Belka jednoprzęsłowa z cięgnami sprężającymi

Ten model przedstawia belkę jednoprzęsłową w dwóch konfiguracjach: raz jako standardową belkę swobodnie podpartą, a raz jako wzmocnioną cięgnami sprężającymi. Z wykorzystaniem rozszerzenia Analiza etapów budowy, model symuluje stopniowe wprowadzanie tych cięgien.

Pobieranie modeli do analizy statyczno-wytrzymałościowej
