Předpínací kabely pro RFEM 6

Předpjatý beton
Předpínací kabely
Železobeton

Předpínací kabely pro RFEM 6

Addon Předpínací kabely pro program RFEM 6 vám umožňuje rozšířit výpočty o realistické modelování předem napínaných i dodatečně napínaných kabelů. Díky otevřenému 3D zadání geometrie předpínacích kabelů i plné integraci do výpočtů metodou konečných prvků získáváte přesné a výkonné řešení pro náročné betonové konstrukce.

Stáhnout bezplatnou zkušební verzi

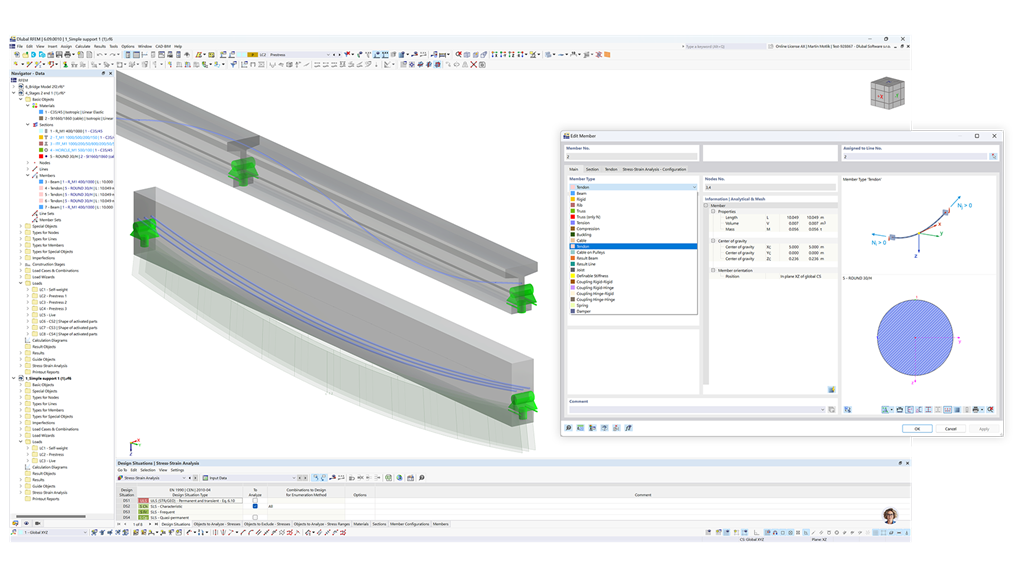

3D vyobrazení železobetonového nosníku s viditelnými předpínacími pruty znázorňující umístění prutů.

Přesné modelování a výpočet předpětí

Přímou 3D integrací předpjatých prvků do analýzy metodou konečných prvků (MKP) získáte realistické a přesné výsledky při výpočtu předpjatých betonových dílců. Inženýři mohou snadno modelovat, analyzovat a optimalizovat vliv předpětí na celou konstrukci.

Přesné zohlednění staticky určitých a staticky neurčitých vnitřních sil vlivem předpětí
Automatické přiřazení předpínacích kabelů k betonovým nosníkům a žebrům
Podrobná analýza napětí v betonových nosnících a předpínacích kabelech v souladu s posudky mezního stavu použitelnosti (MSP)

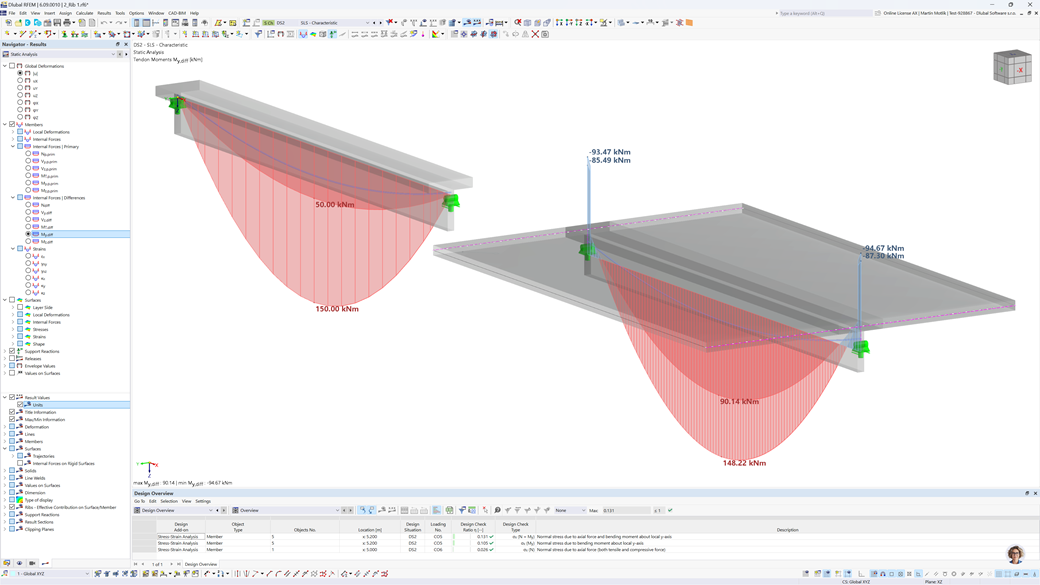

Model betonového nosníku se zobrazením předpjaté výztuže a ohybových momentů My, diff

Objevte výhody

Aktualizovaná databáze materiálů předpínací oceli podle EN 10348
Volné 3D zadání geometrie předpínacích kabelů s použitím katalogu typů linií v programu RFEM 6
Vícenásobné přiřazení předpínacích kabelů k betonovým prutům a sadám prutů s automatickým připojením

Individuální zadání geometrie předpínacích kabelů pomocí API II (Python)
Rychlá aktualizace geometrie předpínacích kabelů pomocí API
Zohlednění stavebních fází s použitím addonu „Fáze výstavby“
Analýza napětí v mezním stavu použitelnosti v betonovém nosníku a předpínací výztuži s addonem „Analýza napětí-přetvoření“

Rozšířená funkčnost

S využitím otevřeného API II lze geometrie předpínacích kabelů efektivně přizpůsobovat a přiřazovat opakovaně. Zohlednění nelineárních materiálových modelů a možnost postupného předpínání výrazně rozšiřují oblasti použití.

Rychlá úprava geometrie předpínacích kabelů přes Dlubal API, včetně individuálního zadání v Pythonu
Automatické opakované přiřazení předpínacích kabelů k betonovým prutům a žebrům
Integrace do výpočtů stavebních fází s addonem „Fáze výstavby“ pro realistickou simulaci stavebního procesu
Rozšířené modelování materiálů s addonem „Nelineární chování materiálu“

Model betonového nosníku s předpjatou výztuží a dialog pro nastavení lanových prutů v programu RFEM 6

Navrhování předpjatých rovinných a trubkových ploch

Umístěte kabely přímo do plošných a trubkových ploch v RFEM 6. Software automaticky detekuje kabely uvnitř těchto ploch a odpovídajícím způsobem je propojuje, což umožňuje přesné zavádění předpínacích zatížení. Globální parametry umožňují centrální řízení předpínacích hodnot, což zjednodušuje proces modelování složitých geometrických tvarů jako jsou desky, skořepiny a trubkové konstrukce.

Přejít k vysvětlujícímu videu

Začněte s modely ke stažení

Ilustrace železobetonového nosníku s jedním polem a předpínací výztuží v programu RFEM 6 s různými typy výztuže.

Prostý betonový nosník s předpínacími kabely

Tento model obsahuje prostý betonový nosník s předpínacími . Zahrnuje šest různých typů prostě podepřených železobetonových nosníků s předpínacími vložkami.

Detailní pohled na betonový T-nosník s předpínací výztuží a integrovanou deskou modelovanou pro analýzu.

Betonový T-nosník s předpínacími kabely

Tento model představuje železobetonový T-nosník s předpínacími kabely. Vyztužení předpínacími kabely zvyšuje únosnost nosníku.

Železobetonový spojitý nosník s integrovanými lanami pro předpínání výztuže je použit ke zvýšení účinnosti konstrukce.

Železobetonový spojitý nosník s integrovanými předpínacími kabely

Tento model představuje železobetonový spojitý nosník vyztužený předpínacími kabely. Je ukázkou použití addonu Předpínací kabely v programu RFEM 6.

Simulace prostého nosníku s předpínacími kabely a bez nich s využitím fází výstavby při analýze konstrukce.

Prostý nosník s předpínacími kabely

Tento model představuje prostý nosník ve dvou konfiguracích: jednou jako standardní, prostě podepřený nosník a jednou jako nosník vyztužený předpínacími kabely. S použitím addonu Fáze výstavby model simuluje postupné zavádění těchto výztuží.

Modely ke stažení

Addon

Analýza napětí-přetvoření

V addonu Analýza napětí-přetvoření můžete provádět obecnou analýzu napětí.

Stáhnout

Addon

Analýza fází výstavby

Umožňuje zohlednit proces výstavby konstrukcí (z prutů, ploch i těles) v programu RFEM.

Již brzy pro Předpínací kabely

Addon Předpínací prvky pro program RFEM 6 je velmi pohodlný

Můj názor na addon Předpínací prvky: Na základě mého výzkumu jsem dospěl k následujícím výsledkům:

Vypočítané průhyby a trhliny odpovídají výsledkům zkoušek
Výsledky výpočtů jsou prezentovány v přehledném a uživatelsky přívětivém rozhraní
Použití addonu je velmi pohodlné, nevyžaduje žádné další funkce

Sergiy Umanskiy

Statik a majitel, PPVP KARKAS
Panasa Myrnoho proyizd 3, Khmelnytskyi, 29027
Ukrajina
