Fondamenti

Questo manuale descrive l’add-on “Armature di precompressione” per il programma RFEM 6. Con questo modulo add-on, puoi modellare trefoli pretesi e post-tesi in strutture in calcestruzzo e analizzare gli effetti della precompressione sul modello globale.

Calcestruzzo precompresso

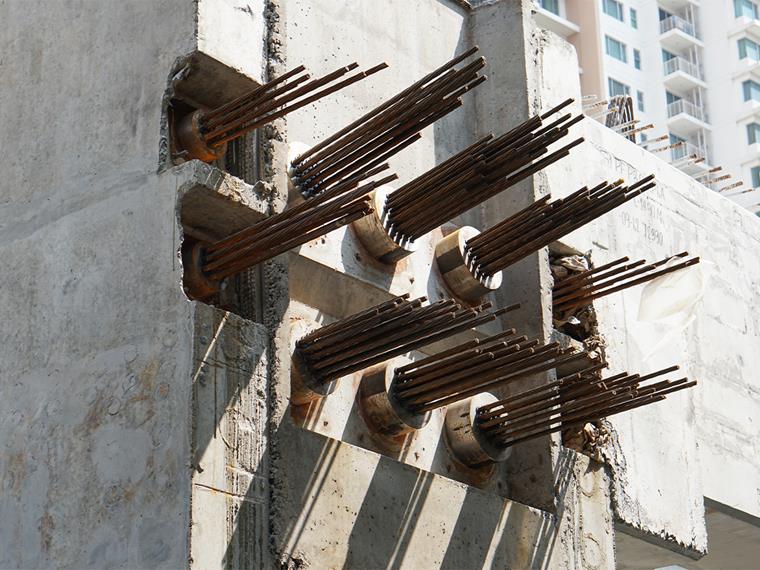

Le strutture in calcestruzzo precompresso sono un tipo particolare di strutture in calcestruzzo armato in cui la resistenza ultima e le prestazioni allo SLE dei componenti in calcestruzzo vengono migliorate applicando una precompressione controllata. Ciò comporta l’uso di trefoli – barre in acciaio ad alta resistenza sotto forma di fili, trefoli o aste – che vengono pretesi sistematicamente per contrastare il successivo peso proprio e i sovraccarichi.

Armature di precompressione

I trefoli sono l’elemento centrale nelle strutture in calcestruzzo precompresso. Di solito sono costituiti da acciaio da precompressione ad alta resistenza e possono essere disposti all’interno (precompressione interna) o all’esterno (precompressione esterna) della sezione trasversale in calcestruzzo. I trefoli vengono precompressi prima o dopo l’indurimento del calcestruzzo, il che porta a distinguere tra post-tensione immediata (calcestruzzo precompresso con armatura precompressa) e post-tensione successiva.

Calcestruzzo precompresso Software di calcolo per trefoli di precompressione Ottimizza i tuoi calcoli con l'add-on "Trefoli per RFEM 6". Questo strumento potente consente la modellazione precisa e realistica di trefoli pretensionati e post-tesi nelle strutture in calcestruzzo. Approfitta dell'integrazione tridimensionale totale nel calcolo con il Metodo degli Elementi Finiti (FEM) per analizzare e ottimizzare gli effetti della precompressione sull'intera struttura. Con funzioni avanzate come la personalizzazione delle geometrie dei trefoli tramite l'API aperta II e l'integrazione nei calcoli delle fasi costruttive, ti offriamo una soluzione completa per applicazioni ingegneristiche complesse.

La precompressione genera tensioni di compressione nel calcestruzzo, che compensano parzialmente o completamente le tensioni di trazione dovute ai carichi successivi. Ne derivano i seguenti vantaggi:

• Assenza di fessurazione o fessurazione notevolmente ridotta allo stato di esercizio
• Maggiore capacità portante grazie all’utilizzo della resistenza a compressione del calcestruzzo
• Luci maggiori senza appoggi intermedi
• Sezioni trasversali snelle, con risparmio di materiale e riduzione del peso

Le strutture in calcestruzzo precompresso sono quindi utilizzate soprattutto nella costruzione di ponti, per solette con grandi luci o in strutture prefabbricate. L’uso mirato dei trefoli consente un metodo costruttivo più economico ed efficiente rispetto alle strutture tradizionali in calcestruzzo armato.

Add-on Armature di precompressione

Puoi attivare o disattivare l’uso dell’add-on soluzione speciale nella scheda “Add-on” della sezione “Dati di base del modello”.

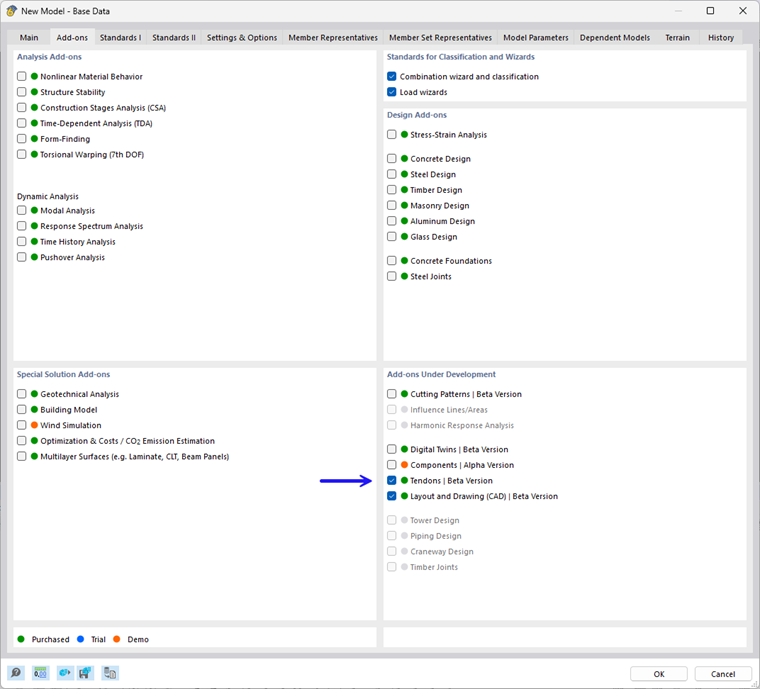

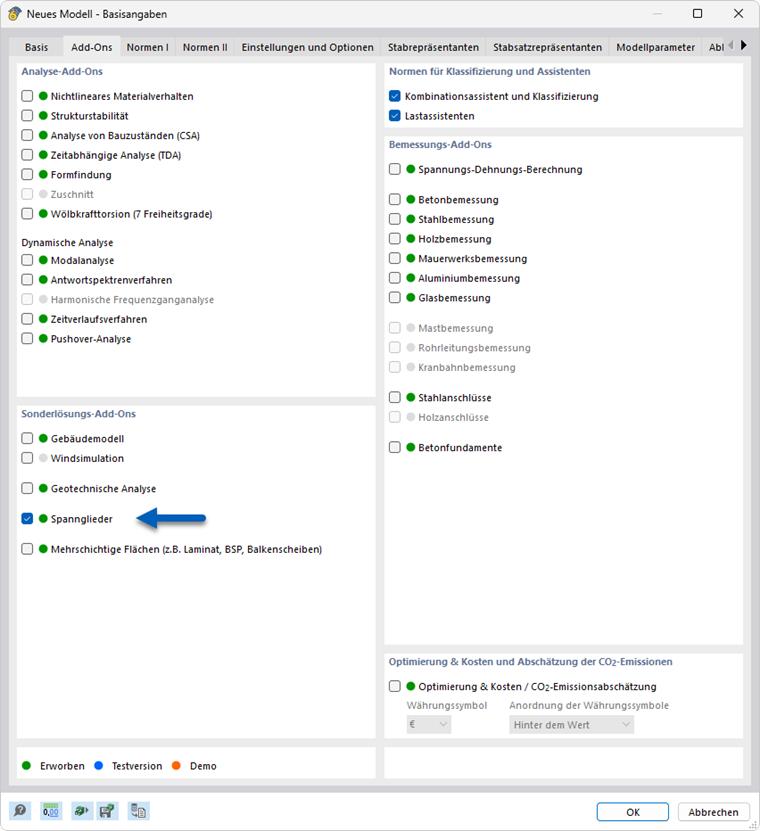

Attivazione dell'add-on Armature di precompressione

Un punto verde davanti al nome dell’add-on indica che disponi di una licenza. Un punto arancione o blu indica che puoi utilizzare l’add-on solo come versione demo o di prova e che la funzionalità è limitata.
Dopo l’attivazione dell’add-on soluzione speciale, l’interfaccia utente viene ampliata con nuove voci nelle finestre di dialogo e nelle tabelle. L’analisi di aste in trazione è ora completamente integrata in RFEM.
