Tato příručka popisuje přídavný modul 'Předpínací kabely' pro program RFEM 6. S přídavným modulem můžete modelovat předepnuté a dodatečně předepnuté kabely v betonových konstrukcích a analyzovat tak účinky předpínání na celkový model.
Předpjatý beton
Předpjatý beton je speciální formou železobetonu, u které se nosnost a použitelnost betonových prvků zlepšuje aplikací cíleného předpětí. Používají se přitom takzvané předpínací kabely – vysokopevnostní oceli ve formě drátů, lan nebo prutů, které jsou předepnuty tak, aby působily proti vlastní hmotnosti a zatížením.
Předpínací kabely

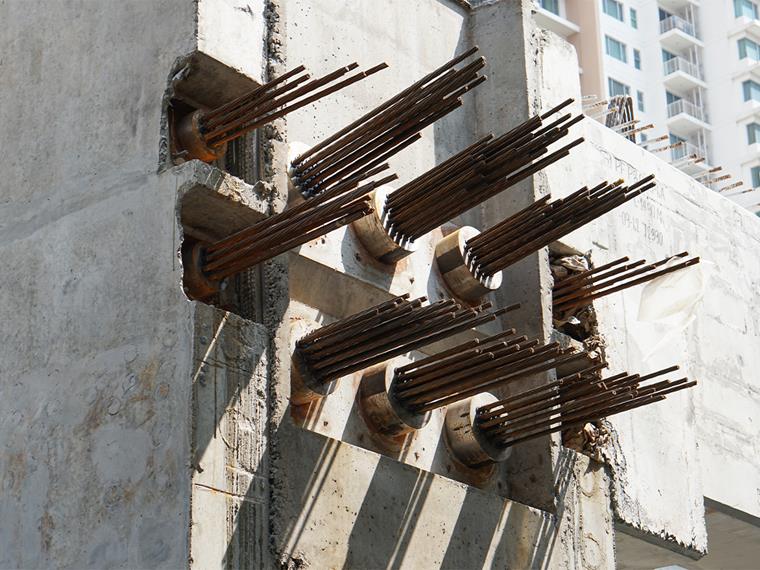

Předpínací kabely jsou klíčovým prvkem v předpjatém betonu. Obvykle jsou vyrobeny z vysokopevnostní tažené oceli a mohou probíhat buď uvnitř (vnitřní předpětí) nebo vně (vnější předpětí) betonového průřezu. Předpínací kabely se napínají před nebo po vytvrzení betonu, což vede k rozlišení mezi předpětím s okamžitým spojem (předpjatý beton s předpjatou výztuží) a dodatečným předpínáním.
Předpětí vytváří tlaková napětí v betonu, která částečně nebo zcela kompenzují tahová napětí z pozdějších zatížení. To přináší následující výhody:
- Beztrhlinový stav nebo silně redukovaná tvorba trhlin v užitném stavu
- Vyšší nosnost díky využití tlakové pevnosti betonu
- Větší rozpětí bez mezilehlých podpor
- Štíhlejší průřezy, které šetří materiál a snižují hmotnost
Předpjatý beton se používá zejména v mostní výstavbě, u stropů s velkým rozpětím nebo v prefabrikovaných konstrukcích. Cílené použití předpínacích kabelů umožňuje tak hospodárnější a výkonnější způsob stavby ve srovnání s konvenčním železobetonem.
Přídavný modul Předpínací kabely

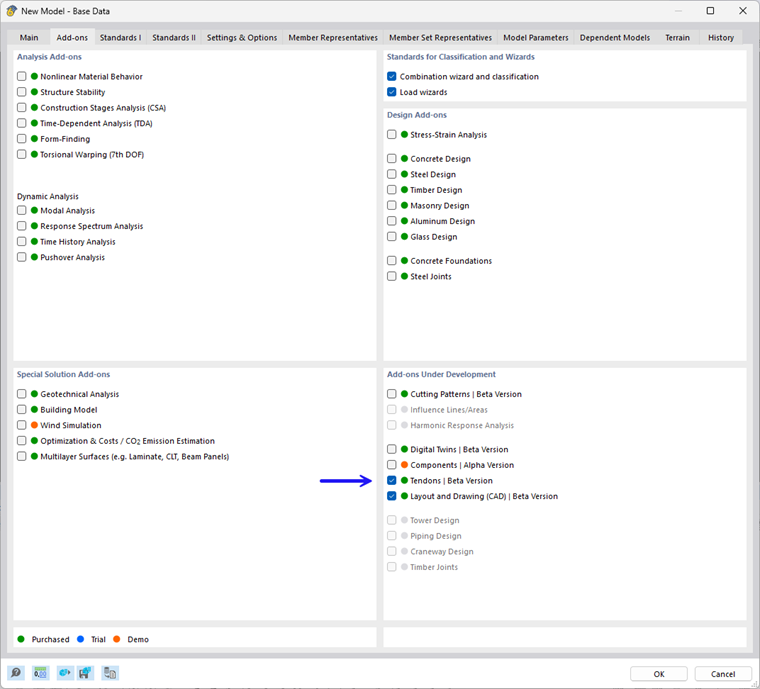

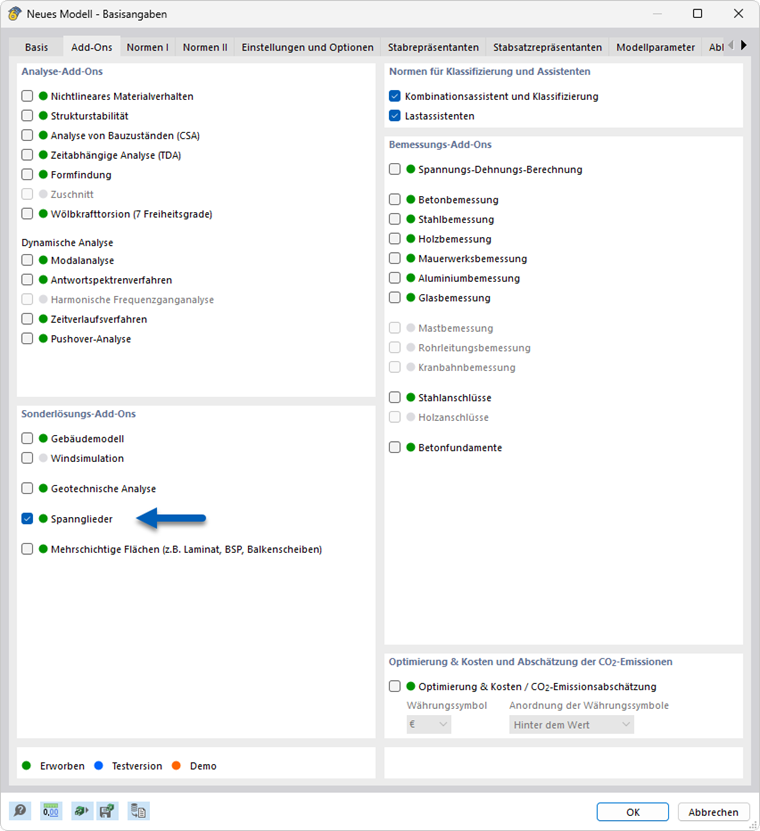

Využití speciálního řešení přídavného modulu můžete aktivovat nebo deaktivovat v záložce Přídavné moduly v 'Základním nastavení modelu'.
Zelený bod před názvem přídavného modulu znamená, že máte licenci. Oranžový nebo modrý bod naznačuje, že přídavný modul můžete použít pouze v demo nebo testovací verzi a funkční rozsah je omezený.
Po aktivaci speciálního řešení přídavného modulu se uživatelské rozhraní rozšíří o nové položky v dialozích a tabulkách. Analýza předpínacích kabelů je tak plně integrována v RFEM.
