Ce manuel décrit le module complémentaire « Torons » pour le logiciel RFEM 6. Avec le module complémentaire, vous pouvez modéliser des câbles pré- et post-tension dans des structures en béton et ainsi analyser les effets de la précontrainte sur le modèle global.
Béton précontraint
Les structures en béton précontraint constituent une forme particulière de construction en béton armé dans laquelle la capacité portante et l’aptitude au service des éléments en béton sont améliorées par l’application d'une précontrainte ciblée. Pour cela, des torons – des aciers à haute résistance sous forme de fils, de torons ou de barres – sont utilisés, lesquels sont tendus de manière planifiée pour contrer le poids propre et les charges d'exploitation ultérieures.
Toron

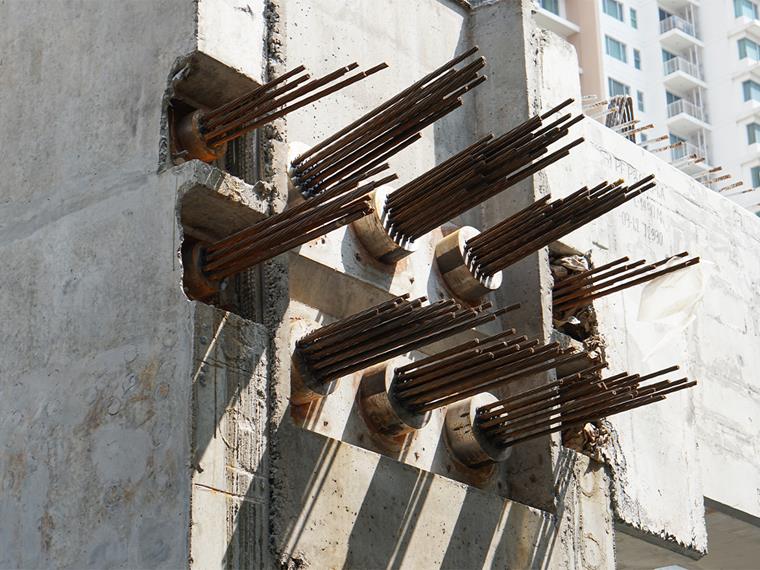

Les torons sont l’élément central d’une structure en béton précontraint. Ils sont généralement composés d’acier précontraint à haute résistance et peuvent soit passer à l’intérieur (précontrainte intérieure), soit à l’extérieur (précontrainte extérieure) de la section en béton. Les torons sont tendus avant ou après le durcissement du béton, ce qui conduit à une distinction entre précontrainte avec adhérence immédiate (béton précontraint avec armature pré-contrainte) et précontrainte postérieure.
La précontrainte génère des contraintes de compression dans le béton, qui compensent partiellement ou totalement les contraintes de traction dues aux charges ultérieures. Il en résulte les avantages suivants :
- Absence de fissuration ou formation de fissures fortement réduite en état de service
- Capacité portante plus élevée grâce à l'utilisation de la résistance à la compression du béton
- Portées plus grandes sans appuis intermédiaires
- Sections plus minces, permettant économie de matériel et réduction du poids
Le béton précontraint est donc particulièrement utilisé dans la construction de ponts, les dalles avec une grande travée ou les préfabriqués. L'utilisation ciblée des torons permet ainsi une méthode de construction plus économique et performante par rapport aux structures en béton armé conventionnelles.
Module complémentaire Torons

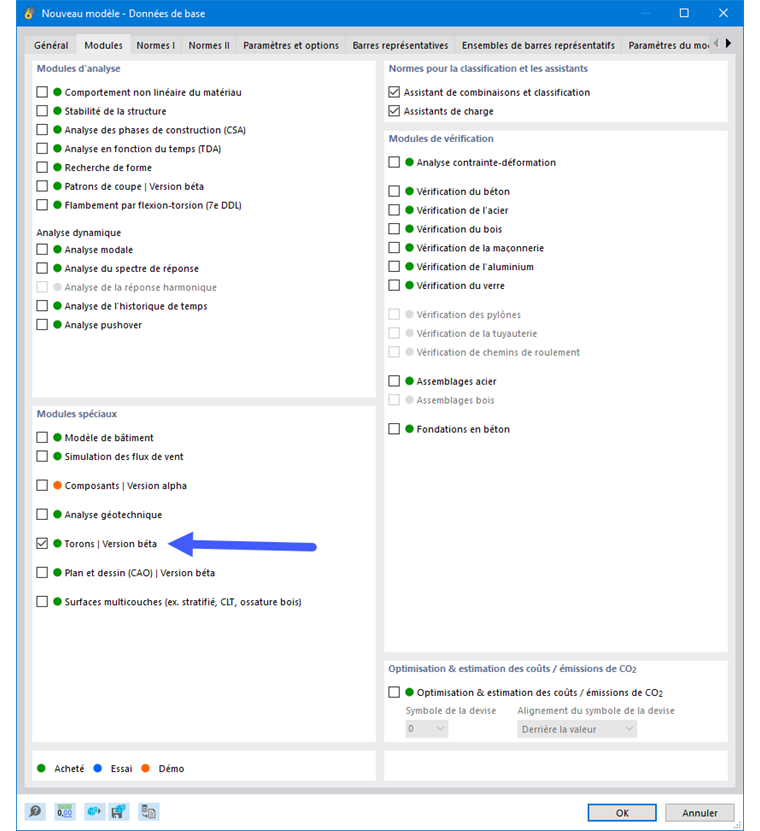

Vous pouvez activer ou désactiver l’utilisation du module complémentaire Torons dans l’onglet Modules complémentaires des données de base du modèle.
Un point vert devant le nom du module complémentaire indique que vous disposez d’une licence pour celui-ci. Un point orange ou bleu indique que le module complémentaire est disponible uniquement en version d’essai ou démo, et que ses fonctionnalités sont donc limitées.
Après activation du module complémentaire, l’interface graphique comporte de nouvelles entrées dans les boites de dialogues et les tableaux. L’analyse des torons est complètement intégrée dans RFEM.
