Podstawy

Niniejszy podręcznik opisuje dodatek 'Cięgna sprężające' do programu RFEM 6. Dzięki dodatkowemu modułowi możesz modelować cięgna wstępnie oraz następnie sprężające w konstrukcjach betonowych, co pozwala analizować wpływ sprężenia na cały model.

Beton sprężony

Budowa z betonu sprężonego to specjalna forma konstrukcji żelbetowych, gdzie nośność i użytkowalność elementów betonowych są poprawiane poprzez wprowadzenie ukierunkowanego sprężenia. Wykorzystuje się do tego tak zwane cięgna sprężające – stal wysokiej wytrzymałości w postaci drutów, splotów lub prętów – które są zaplanowane do wstępnego sprężenia, aby przeciwdziałać późniejszemu obciążeniu własnemu i użytkowemu.

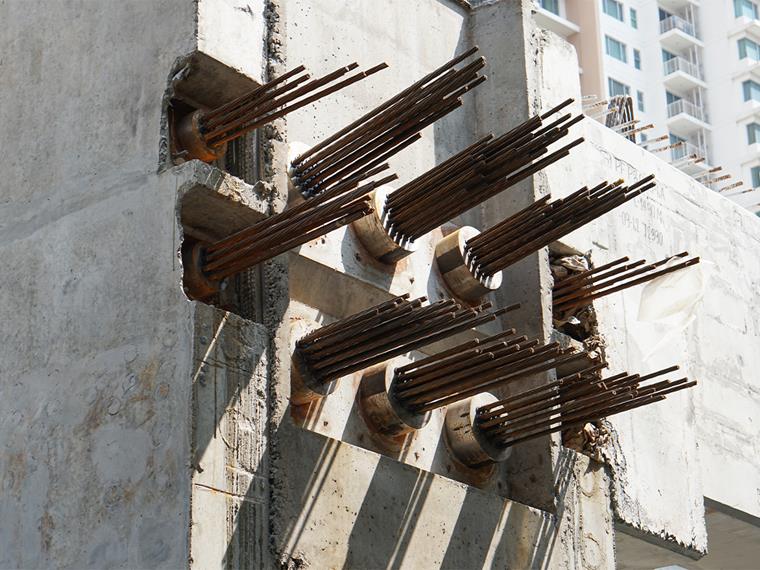

Cięgna sprężające

Cięgna sprężające są centralnym elementem w budowie z betonu sprężonego. Zwykle składają się z wysokowytrzymałego cięgna sprężającego i mogą przebiegać wewnątrz (wewnętrzne sprężenie) lub na zewnątrz (zewnętrzne sprężenie) przekroju betonowego. Cięgna są sprężane przed lub po stwardnieniu betonu, co różnicuje sprężenie natychmiastowe (beton sprężony z wstępnie naciągniętym zbrojeniem) i późniejsze sprężenie.

Beton sprężony Oprogramowanie do obliczania cięgien sprężających Zoptymalizuj swoje obliczenia z dodatkiem "Cięgna dla programu RFEM 6". Dzięki tej potężnej nakładce można precyzyjnie i realistycznie modelować cięgna sprężone i sprężynowe w konstrukcjach betonowych. Skorzystaj z pełnej integracji 3D z obliczeniami metodą elementów skończonych (MES), aby analizować i optymalizować efekty sprężania w całej konstrukcji. Zaawansowane funkcje, takie jak dostosowywanie geometrii cięgna za pośrednictwem otwartego API II oraz integracja z etapami budowy oferują kompleksowe rozwiązanie dla wymagających zastosowań inżynierskich.

Sprężenie powoduje powstanie naprężeń ściskających w betonie, które częściowo lub całkowicie kompensują naprężenia rozciągające z późniejszych obciążeń. To skutkuje następującymi korzyściami:

• Brak pęknięć lub znacznie zmniejszona ich liczba w stanie użytkowym
• Wyższa nośność dzięki wykorzystaniu wytrzymałości na ściskanie betonu
• Dłuższe rozpiętości bez dodatkowych podpór
• Smuklejsze przekroje, co oszczędza materiał i zmniejsza wagę

Beton sprężony znajduje zastosowanie przede wszystkim w budowie mostów, stropów o dużej rozpiętości lub konstrukcjach prefabrykowanych. Ukierunkowane wykorzystanie cięgien sprężających umożliwia bardziej ekonomiczną i wydajną budowę w porównaniu do konwencjonalnej budowy żelbetowej.

Dodatek Cięgna sprężające

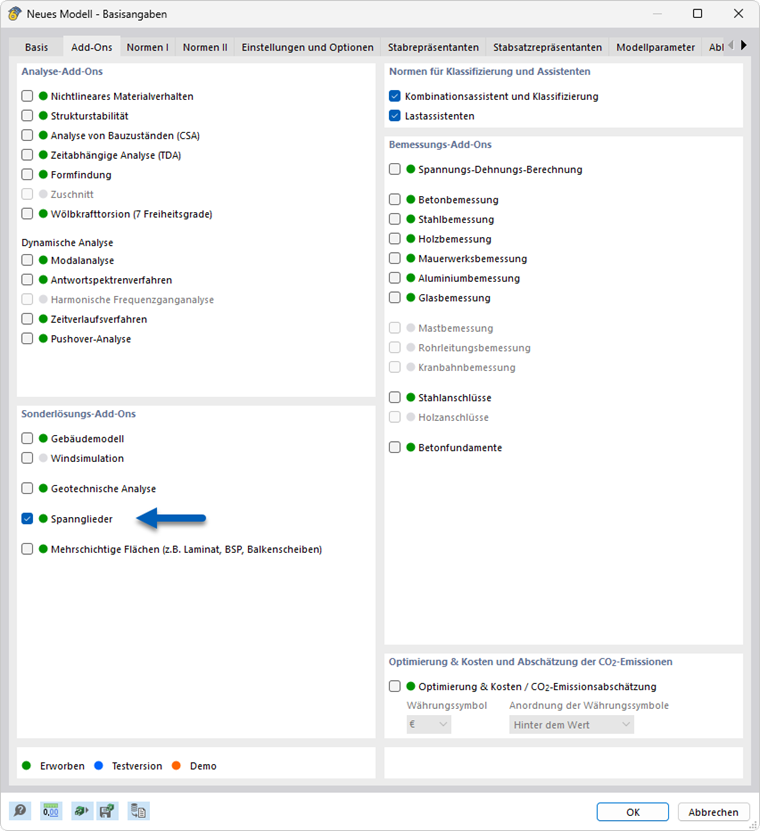

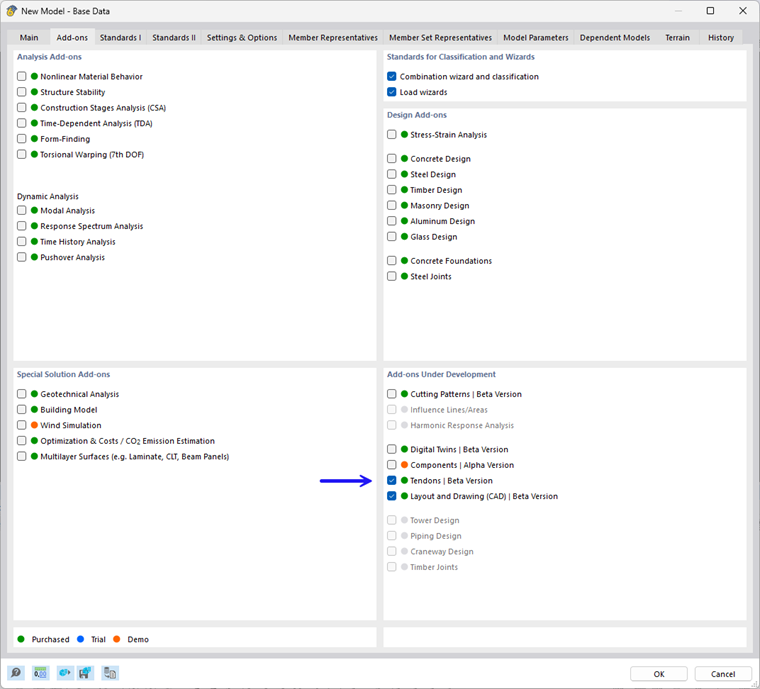

Możesz aktywować lub dezaktywować wykorzystanie dodatku specjalnego w zakładce Dodatki w 'Podstawowych danych modelu'.

Aktywacja rozszerzenia Kabekki naprężone, включение аддона для натяжных тросов

Zielony punkt przed nazwą dodatku oznacza, że posiadasz licencję. Pomarańczowy lub niebieski punkt wskazuje, że dodatek jest używany jako wersja demo lub testowa, a zakres jego funkcji jest ograniczony.

Po aktywacji dodatku specjalistycznego, interfejs użytkownika rozszerza się o nowe pozycje w oknach dialogowych i tabelach. Dzięki temu możliwa jest pełna analiza cięgien sprężających w RFEM.
