Dieses Handbuch beschreibt das Add-On 'Spannglieder' für das Programm RFEM 6. Mit dem Add-On können Sie vor- und nachgespannte Spannglieder in Betontragwerken modellieren und so die Effekte der Vorspannung auf das Gesamtmodell analysieren.
Spannbeton
Der Spannbetonbau ist eine Sonderform des Stahlbetonbaus, bei der die Tragfähigkeit und Gebrauchstauglichkeit von Betonbauteilen durch das Einbringen einer gezielten Vorspannung verbessert wird. Dabei werden sogenannte Spannglieder – hochfeste Stähle in Form von Drähten, Litzen oder Stäben – verwendet, die planmäßig vorgespannt werden, um dem späteren Eigengewicht und den Nutzlasten entgegenzuwirken.
Spannglieder

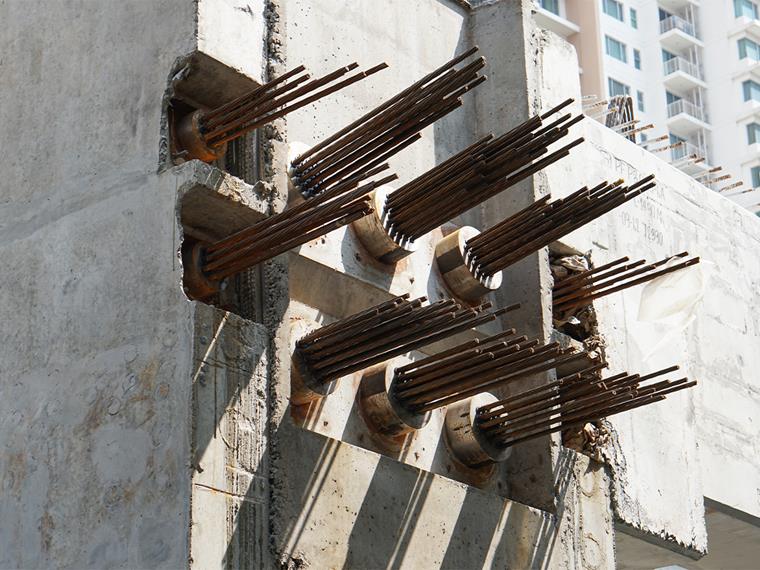

Spannglieder sind das zentrale Element im Spannbetonbau. Sie bestehen meist aus hochfestem Spannstahl und können entweder innerhalb (innere Vorspannung) oder außerhalb (äußere Vorspannung) des Betonquerschnitts verlaufen. Die Spannglieder werden vor oder nach dem Aushärten des Betons vorgespannt, was zur Unterscheidung zwischen Vorspannung mit sofortigem Verbund (Spannbeton mit vorgespannter Bewehrung) und nachträglicher Vorspannung führt.
Die Vorspannung erzeugt Druckspannungen im Beton, die Zugspannungen aus späteren Belastungen teilweise oder ganz kompensieren. Dadurch ergeben sich folgende Vorteile:
- Rissfreiheit oder stark reduzierte Rissbildung im Gebrauchszustand
- Höhere Tragfähigkeit durch Ausnutzung der Druckfestigkeit des Betons
- Größere Spannweiten ohne Zwischenunterstützungen
- Schlankere Querschnitte, was Material spart und Gewicht reduziert
Der Spannbetonbau kommt daher insbesondere im Brückenbau, bei Decken mit großer Spannweite oder in Fertigteilkonstruktionen zum Einsatz. Der gezielte Einsatz von Spanngliedern ermöglicht so eine wirtschaftlichere und leistungsfähigere Bauweise im Vergleich zum konventionellen Stahlbetonbau.
Add-On Spannglieder

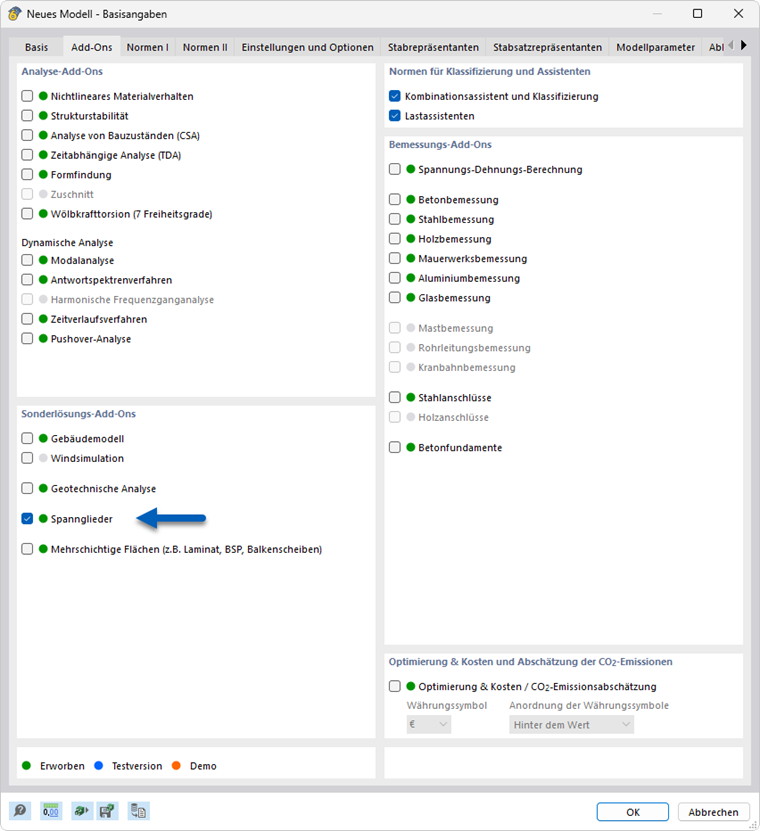

Sie können die Nutzung des Sonderlösungs-Add-Ons im Register Add-Ons der 'Modell-Basisangaben' aktivieren oder deaktivieren.
Ein grüner Punkt vor der Bezeichnung des Add-Ons bedeutet, dass bei Ihnen eine Lizenz vorhanden ist. Ein oranger oder blauer Punkt weist darauf hin, dass Sie das Add-On nur als Demo- beziehungsweise Testversion verwenden können und der Funktionsumfang eingeschränkt ist.
Nach dem Aktivieren des Sonderlösungs-Add-Ons erweitert sich die Benutzeroberfläche um neue Einträge in den Dialogen und Tabellen. Damit ist die Analyse der Spannglieder vollständig in RFEM integriert.
